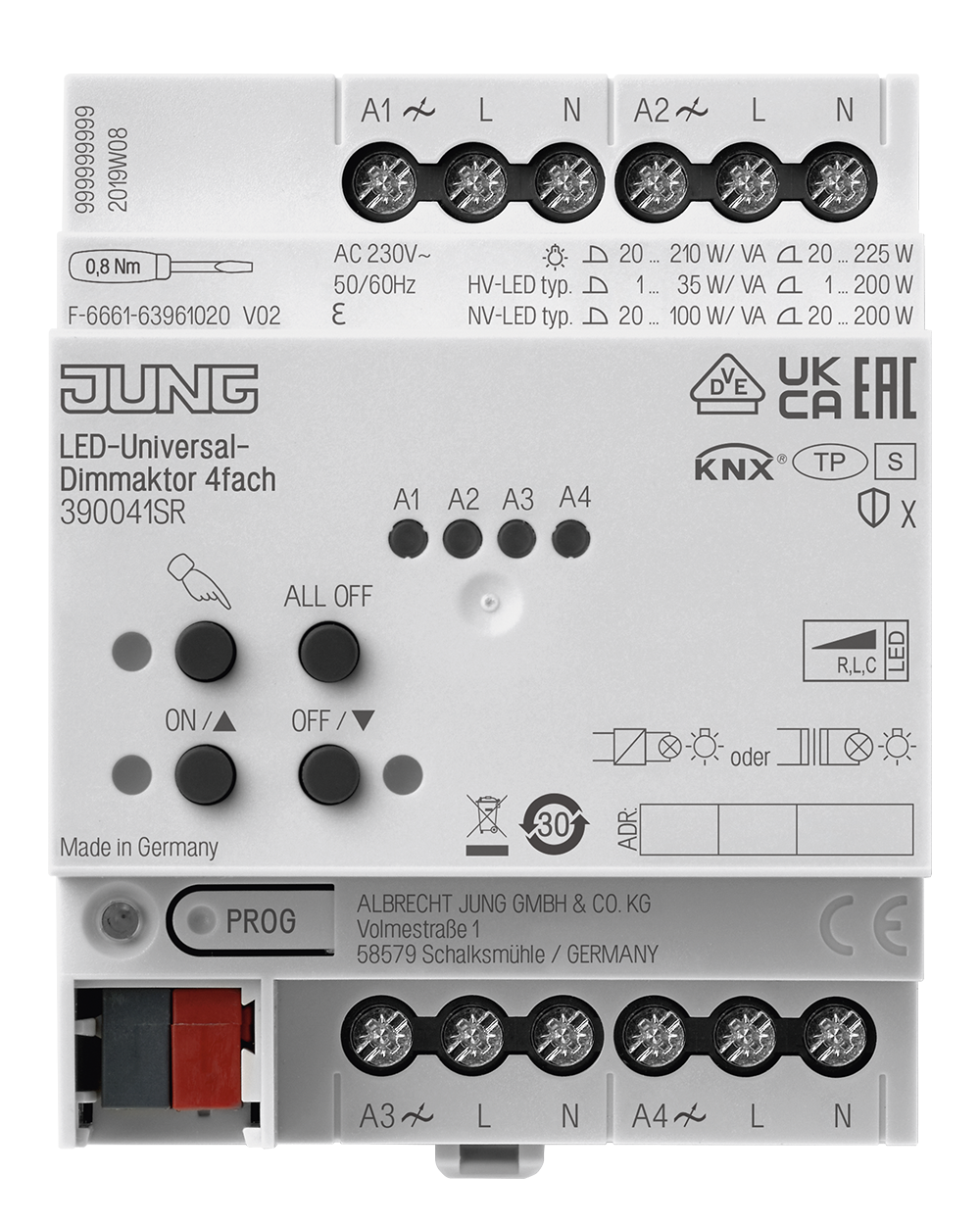

KNX LED-Universal-Dimmaktor 4fach, REG, 4 TE, Secure

39004 1S R

4 x 225 W, HV-LED-Lampen typ. 4 x 1 ... 35 W (Phasenanschnitt), 4 x 1 ... 200 W (Phasenabschnitt)
1 x 855 W
REG-Gehäuse 4 TE
mit elektronischer Handbetätigung und LED-Statusanzeige
Projektierung und Inbetriebnahme mit ETS5 oder neuer
ETS-Produktfamilie: Beleuchtung
Produkttyp: Dimmer

Bestimmungsgemäßer Gebrauch

Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften

Ausgänge manuell bedienbar, Baustellenbetrieb
Rückmeldung im Handbetrieb und im Busbetrieb
Sperren einzelner Ausgänge per Hand oder Bus
Statusrückmeldung
KNX Data Secure kompatibel ab ETS 5.7.3
Updatefähig mit ETS Service-App

Eigenschaften Dimmbetrieb

Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Leerlauf-, kurzschluss- und übertemperatursicher
Meldung bei Kurzschluss, Spannungsausfall und Überlast
Rückmeldung des Schaltzustandes und des Dimmwertes
Parametrierbares Einschalt- und Dimmverhalten
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Lichtszenenbetrieb
Statusanzeige der Ausgänge über LED
Betriebsstundenzähler
Spannungsausfall länger als ca. 5 Sekunden führt zum Ausschalten der Dimmausgänge. Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen.
Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich
Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U

Eigenschaften Logik

Logikgatter
Umsetzer (Konvertierung)
Sperrglied
Vergleicher
Grenzwertschalter

Weniger lesen... Mehr lesen...

406,09 €*

*Unverbindliche Preisempfehlung für Deutschland ohne MwSt.

Informationen

Artikelnummer:	39004 1S R
EAN/GTIN:	4011377179103
Preis:	406,09 €
Preisgruppe:	56

Weniger lesen... Mehr lesen...

Technische Daten

Nennspannung:	AC 110 ... 230 V ~
Netzfrequenz:	50/60 Hz
Verlustleistung:	max. 7 W
Standby-Leistung:	ca. 0,16 W pro Kanal
Umgebungstemperatur:	−5 ... +45 °C
Lager-/Transporttemperatur:	−25 ... +70 °C
Lampenlasten
Betriebsarten "Universal", "Phasenanschnitt", "LED-Phasenanschnitt"
Anschlussleistung 230 V je Ausgang
Glühlampen:	20 ... 225 W
HV-Halogenlampen:	20 ... 225 W
Wird bei Glühlampen und HV-Halogenlampen die Betriebsart "Phasenanschnitt" oder "LED-Phasenanschnitt" eingestellt, sinkt die maximale Anschlussleistung auf 20 ... 210 W.
Induktive Trafos:	20 ... 210 VA
Induktive Trafos mit NV-LED:	20 ... 100 VA
Elektronische Trafos:	20 ... 210 W
Elektronische Trafos mit NV-LED:	20 ... 100 W
HV-LED-Lampen dimmbar:	typ. 1 ... 35 W
Kompaktleuchtstofflampen dimmbar:	typ. 20 ... 80 W
Mischlasten
Kapazitiv-induktiv:	nicht zulässig
Wird die Nennspannung auf 110 V reduziert, halbieren sich die Lampenlasten.
Für induktive Trafos und induktive Trafos mit NV-LED ist die Betriebsart "LED-Phasenanschnitt" nicht zulässig.
Betriebsarten "Phasenabschnitt", "LED-Phasenabschnitt"
Anschlussleistung 230 V je Ausgang
Glühlampen:	20 ... 225 W
HV-Halogenlampen:	20 ... 225 W
Elektronische Trafos:	20 ... 225 W
Elektronische Trafos mit NV-LED:	20 ... 200 W
HV-LED-Lampen dimmbar:	typ. 1 ... 200 W
Kompaktleuchtstofflampen dimmbar:	typ. 20 ... 150 W
Wird die Nennspannung auf 110 V reduziert, halbieren sich die Lampenlasten.
Einbaubreite:	72 mm (4 TE)
KNX
KNX Medium:	TP 256
Inbetriebnahmemodus:	S-Mode
Nennspannung KNX:	DC 21 ... 32 V SELV
Stromaufnahme KNX:	15 mA
Anschluss
Anschlussart:	Anschlussklemme
eindrähtig:	1 x 0,5 ... 4 mm²
feindrähtig ohne Aderendhülse:	1 x 0,5 ... 4 mm²
feindrähtig mit Aderendhülse:	1 x 0,5 ... 2,5 mm²
