Architektams

„LB-Management“ – lankstus valdymas, paprastas instaliavimas

Elektroniniai sprendimai naujai statybai ir modernizacijai: „LB-Management“ suteikia sprendimus beveik visoms norimoms apšvietimo, užtamsinimo ir temperatūros valdymo funkcijoms. Naudodami komponentus galite, pavyzdžiui, pagal laiką valdyti žaliuzes ir ritinines žaliuzes arba nustatyti, kad apšvietimas būtų įjungiamas aptikus judesį. Sistema „LB-Management“ tinka įrengiant instaliaciją pirmą kartą visuose naujai statomuose pastatuose. Atskiri komponentai taip pat lengvai integruojami į esamą instaliaciją atliekant modernizavimą.
Apšvietimo jungimas ir šviesos stiprumo reguliavimas
Apšvietimą junkite ir šviesos stiprumą reguliuokite pagal poreikį. Sukurkite atmosferą ir nuotaiką. „LB-Management“ paprasta naudoti ir galima valdyti intuityviai.
Temperatūros reguliavimas
Pasirinkite komfortišką temperatūrą ir namuose jauskitės jaukiai. Patalpos temperatūrą galite reguliuoti termostatais pagal laiką ir pagal poreikį. Temperatūros valdymas papildo „LB-Management“ ir dera prie jungiklių dizaino.
Žaliuzių ir ritininių žaliuzių valdymas
Apšvietimas ir užtamsinimas vienoje sistemoje. Naudodamiesi „LB-Management“ galite valdyti žaliuzes ir ritinines žaliuzes rankiniu būdu arba automatiškai, pagal laikmatį. Paprasta naudoti, intuityviai valdoma.
Judesio jutikliai
Apšvietimas, kai jo iš tikrųjų reikia. „LB-Management“ judesio jutikliai yra su pasyviaisiais infraraudonųjų spindulių jutikliais ir patikimai jungia apšvietimą ir užtamsinimą. Apšviestumas, veikimo laikas, jautrumas: konfigūravimas atliekamas potenciometru.

Lanksčios galimybės

Automatinis žaliuzių valdymas, apšvietimas tik esant patalpoje: patirkite galimybių įvairovę. Paprasta įrengti ir lanksčiai išplėsti – taip „LB-Management“ sukuria komfortą ir patogiai lydi jus visą dieną.

Apšvietimo jungimas ir šviesos stiprumo reguliavimas

Apšvietimas pagal nuotaiką arba pagal poreikį – su „LB-Management“ komponentais apšvietimą galite valdyti patogiau ir efektyviau. Tai visiškai paprasta dėl šviesos stiprumo reguliavimo mechanizmų ir judesio jutiklių.
Privalumai trumpai
  • Apšvietimo jungimas ir šviesos stiprumo reguliavimas
  • Judesio jutikliai ir laikmačiai (laikmačiai su ekranu)
  • Įjungimas naudojant paskutinį naudotą ryškumo nustatymą arba fiksuotą įjungimo ryškumą.
  • Galima rinktis iš įvairių jungiklių serijų
  • Valdoma rankiniu būdu naudojant jungiklį arba automatiškai per laikmatį su ekranu
  • Automatinio jungimo laiko nustatymas
  • Jungimo laiko pritaikymas naudojant integruotą astronominę funkciją
  • Individualus apšviestumo pritaikymas
  • Paprasta instaliacija
  • Ekonomiškas modernizavimas
  • Suderinamas su JUNG HOME ir „eNet“ produktais
Daugiau šia tema

Žaliuzių ir ritininių žaliuzių valdymas

Mes apjungiame apšvietimo ir užtamsinimo valdymą. Valdykite žaliuzes ir ritinines žaliuzes rankiniu būdu. Naudodami mūsų laikmačio dangtelį galite visiškai automatiškai užtamsinti gyvenamąją erdvę, pasirinkę astronominę funkciją.
Privalumai trumpai
  • Žaliuzių pakėlimas ir nuleidimas
  • Grupinis ir centrinis valdymas
  • Galima rinktis iš įvairių jungiklių serijų

  • Valdoma rankiniu būdu naudojant jungiklį arba automatiškai per laikmatį su ekranu
  • Automatinio judėjimo laiko nustatymas
  • Judėjimo laiko pritaikymas naudojant integruotą astronominę funkciją
  • Paprasta žaliuzių valdymo instaliacija
  • Ekonomiškas modernizavimas
  • Suderinamas su JUNG HOME ir „eNet SMART HOME“ produktais
Daugiau šia tema

Temperatūros reguliavimas

Temperatūrą reguliuokite tokiu pat būdu, kaip apšvietimą ar žaliuzes.
Privalumai trumpai
  • Temperatūros reguliavimas
  • Automatinio šildymo laiko programos
  • Šildymo nutraukimas pagal standartą EN 50559
  • Galima rinktis iš įvairių jungiklių serijų

  • Rankinis valdymas
  • Automatinis veikimas: „Comfort“, ECO ir apsauga nuo užšalimo
  • Valdymo blokavimas
  • Šildymo optimizavimas (reikalingi radiatoriai arba panelinis šildymas)
  • Vėsinimo režimas (reikalingas šilumos siurblys su vėsinimo funkcija)
  • Temperatūros kritimo aptikimas
Daugiau šia tema

Rankinis valdymas jungikliu

Visi „LB-Management“ valdymo elementai yra įvairių mūsų dizaino variantų. Todėl jie žavi tiek intuityviu valdymo principu, tiek forma, spalva ir medžiaga.
„LB-Management“ 1 klavišo mygtukas
Mygtuku rankiniu būdu valdykite apšvietimą arba užtamsinimą. Mygtuką galite spausti viršuje, apačioje, taip pat per visą paviršių. Dangtelis gali būti su simboliais arba be jų.
„LB-Management“ 2 klavišų mygtukas
„LB-Management“ 2 klavišų mygtukas – tai dangtelis, skirtas mechanizmams su dviem kanalais. Šis dangtelis ne tik jungia apšvietimą ir reguliuoja šviesos stiprumą, bet ir veikia su „Power DALI“ klavišiniu šviesos reguliatoriumi „Tunable White“.

Kompetencija užtamsinimo srityje

Naudodami „LB-Management“ galite rinktis įvairias į ateitį orientuotas apšvietimo valdymo galimybes, įskaitant prijungimą prie DALI apšvietimo sistemų. Atsižvelgiant į erdvės sąlygas, galima rinktis įvairias montavimo galimybes.
Klavišinis šviesos stiprumo reguliatorius
Naudodami 1 arba 2 klavišų klavišinį šviesos stiprumo reguliatorių, galite jungti apšvietimą ir reguliuoti šviesos stiprumą vienu prisilietimu. Su 2 kanalų klavišinio šviesos stiprumo reguliatoriaus mechanizmu (2 klavišų) galima reguliuoti net dviejų šviestuvų šviesos stiprumą nepriklausomai vienas nuo kito. Du šviesos stiprumo reguliavimo kanalai kiekvienu atveju nustato skirtingą apkrovos tipą. Kiekvienam LED šviestuvui arba šviestuvų grupei galite atskirai išsaugoti individualią įjungimo vertę.
„Power-DALI“ klavišinis šviesos reguliatorius
„Power DALI“ klavišinis šviesos reguliatorius valdo šviestuvus su DALI sąsaja  taip pat šviesos spalvos temperatūrą („Tunable White“). Be to, jis tiekia DALI prietaisams reikiamą įtampą.
Universalus šviesos stiprumo reguliatorius „Mini“
Kompaktiškas šviesos stiprumo reguliatorius tinkamas montuoti įprastinėse potinkinėse dėžutėse. Tada visos įprastinės lempos valdomos per 2 gyslų papildomą modulį, sukamąjį papildomą modulį arba mygtuku su įprastai atviru kontaktu. Šviesos stiprumo reguliatorius „Mini“ taip pat veikia kylančio arba krintančio fronto fazės valdymo principu.
Įmontuojamasis universalus šviesos stiprumo reguliatorius
Viena vertus, universalų įmontuojamąjį LED šviesos stiprumo reguliatorių (97 x 53 x 36 mm) galima pritvirtinti prie DIN bėgelio, kita vertus, dėl dangtelio su gnybtais jis idealiai tinka montuoti kabamosiose lubose. Jame galima išsaugoti bet kokio įjungimo ryškumo arba paskutinio naudoto ryškumo nuostatas. Valdoma mygtuku arba per „LB-Management“ papildomą modulį.
REG universalus LED šviesos stiprumo reguliatorius
Paskirstymui skirtas šviesos stiprumo reguliatoriaus variantas taip pat veikia kylančio arba krintančio fronto fazės valdymo principu. Šviesos stiprumo reguliatorius REG valdomas per 2 arba 3 gyslų papildomą modulį arba mygtuku su įprastai atviru kontaktu.
Stiprintuvas
LED stiprintuvas naudojamas kaip galios išplėtiklis paskirstant dideles apkrovas „LB-Management“ reguliatoriams. Jis taip pat veikia kartu su dabartinės kartos KNX REG šviesos stiprumo reguliavimo vykdikliais.

Automatinis reguliavimas ir mobilus valdymas

Juodos arba baltos spalvos tikro stiklo priekinė dalis su šešiais jutikliniais mygtukais, užtikrinančiais intuityvų valdymą – ryškūs laikmačio su ekranu bruožai. Dėl to automatinis apšvietimo ir užtamsinimo valdymas tampa ypač patogus.
Laikmatis su ekranu
Tai 1 kanalo laikmatis visiems mechanizmams. Aukštos kokybės tikro stiklo paviršiuje yra apšviestas ekranas ir šeši jutikliniai valdymo mygtukai. Pasitelkiant greitąjį programavimą galima išsaugoti dabartinį laiką kaip jungimo laiką. Blokavimo funkcija išjungia automatines funkcijas, papildomus modulius ir laiko programas. Astronominė funkcija leidžia jungimo laiką priderinti prie saulės padėties.
Patalpos termostatas su ekranu
Patalpos termostatas su ekranu yra ypač plokščio dizaino, su elegantiška tikro stiklo priekine dalimi. Jį galima įsigyti mūsų AS, A, CD ir LS jungiklių serijų dizaino, juodos ir baltos spalvų. Priklausomai nuo sistemos mechanizmo, juo valdomas įvairių tipų šildymas.

Automatinis apšvietimas

Apšvietimas pagal poreikį: su „LB-Management“ komponentais apšvietimą galima valdyti patogiau ir efektyviau vartojant energiją. Tai visiškai paprasta su judesio jutikliais.
Judesio jutikliai
Judesio jutikliai idealiai tinkami naudoti koridoriuose ir pereinamosiose erdvėse. Jų 180 laipsnių aprėpties zoną stebi du PIR jutikliai, kuriuos galima naudoti atskirai arba kartu. 2,20 m versija gali būti puikiai naudojama biuruose ar bendro naudojimo patalpose.
Judesio jutiklis 1,10 m
Judesio jutiklis 2,20 m

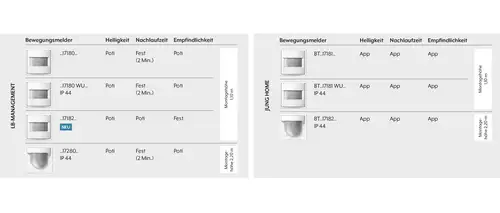

JUNG judesio jutiklių sistema

JUNG judesio jutikliai šviesą įjungia efektyviai, patogiai ir saugiai. JUNG HOME ir „LB-Management“ judesio jutikliai gali būti dviejų skirtingų montavimo aukščių.
Prietaisai (judesio jutikliai) reaguoja tiek į judesius, tiek į aplinkos apšviestumą. Kai aprėpties zonoje nieko nebėra, apšvietimas vėl automatiškai išsijungia po nustatyto veikimo laiko. Jei yra pakankamai dienos šviesos, apšvietimas lieka išjungtas. Judesio jutiklius galima greitai sumontuoti ir nustatyti rankiniu būdu, naudojant potenciometrus („LB-Management“), arba naudojantis programėle (JUNG HOME).

Patalpos termostato komplektas

Temperatūros reguliatoriaus dizainas yra beveik identiškas laikmačio su ekranu dizainui. Valdymo principą naudotojas perpranta intuityviai.
Naudojant patalpų termostato komplektą valdomas tiek vandeninis, tiek elektrinis grindų šildymas ir radiatoriai. Kartu su modernia šilumos siurblio sistema jis taip pat leidžia vėsinti patalpas.
Komplektą sudaro potinkinis mechanizmas su jutiklio jungtimi ir standartinis ekrano dangtelis, skirtas patalpos temperatūrai reguliuoti.

„LB-Management“ modulinis principas

Paprasta pradėti ir patogu išplėsti
„LB-Management“ leis jums išlikti lankstiems. Įsigykite, kai tik leis jūsų planai ir biudžetas: galite lengvai pradėti nuo vieno klavišo „LB-Management“ mygtuko, o vėliau rinktis dangtelius, kurie suteikia daugiau komforto, pavyzdžiui, laikmatį su ekranu. Taip pat turite visišką laisvę rinkdamiesi jungiklių seriją. „LB-Management“ dangtelius galima derinti su mūsų jungiklių serijų ALS ir CD dangteliais.

Apšvietimo, žaliuzių ir temperatūros valdymo mechanizmai

Pritaikymo pavyzdžiai

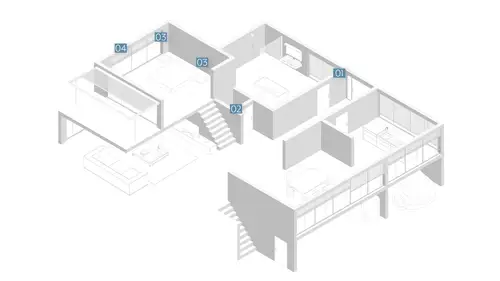

Panaudojimas: individualiame name
Privačiuose pastatuose „LB-Management“ suteikia daugiau patogumo ir taupo energiją dėl galimybės valdyti apšvietimą ir užtamsinimą pagal poreikį. Individualios nuostatos ir įvairios valdymo galimybės gerina gyvenimo kokybę.

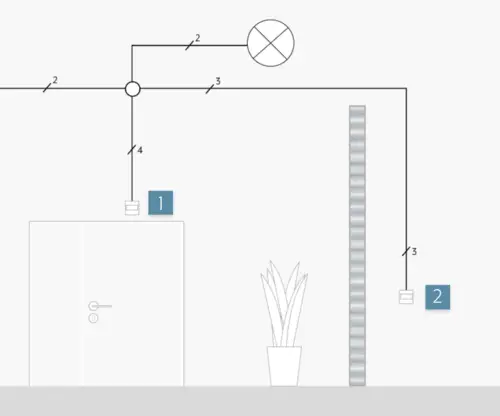

Grįžtate namo tamsoje ir koridoriaus šviesa įsijungia automatiškai. Naudodami JUNG judesio jutiklį šią funkciją galite nustatyti akimirksniu. Jei koridorius ilgas arba kampuotas, aprėpties lauką galite paprastai išplėsti naudodami 3 gyslų papildomą modulį ir dar vieną judesio jutiklį. Kai aprėpties zonoje nieko nebėra, apšvietimas vėl automatiškai išsijungia. Savaime suprantama, JUNG judesio jutikliai atsižvelgia ir į aplinkos apšviestumą. Jei yra pakankamai dienos šviesos, apšvietimas lieka išjungtas. Viskas taip paprasta.

Komponentai
1. 1 kanalo relinis jungimo mechanizmas 1701 SE
„LB-Management“ judesio jutiklis, 2,2 m ..17280..
2. 3 gyslų papildomas modulis 1723 NE
„LB-Management“ judesio jutiklis, 1,1 m ..17180..

Pastabos dėl papildomų modulių naudojimo: jei naudojamas 3 gyslų papildomas modulis, pagrindiniame bloke negalima naudoti 1 klavišo „LB-Management“ mygtuko. Didžiausias 3 gyslų papildomų modulių skaičius yra 5. Didžiausias bendras kabelių ilgis yra 100 metrų.

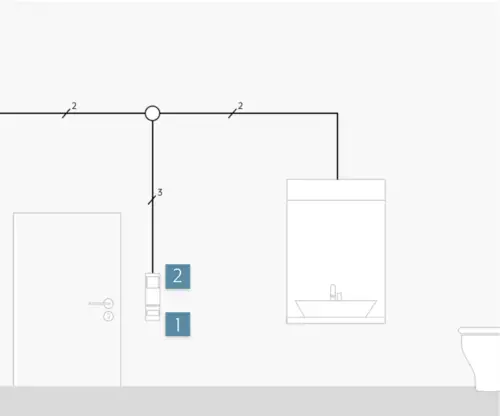

Judesio jutiklis itin reikalingas patalpose be langų, pavyzdžiui, rūsyje, palėpėje ar garaže. Belangiame svečių tualete taip pat nereikės ieškoti šviesos jungiklio, jei bus įrengtas automatinis apšvietimas. Norėtumėte papildomos naudos? O jei radijas grotų muziką? Su JUNG išmaniuoju radiju – tai ne problema! Jei nebefiksuojamas judesys, judesio jutiklis vėl automatiškai išjungia apšvietimą ir radiją.

Komponentai
1. 1 kanalo relinis jungimo mechanizmas 1701 SE
„LB-Management“ judesio jutiklis 1,1 m ..17180..
2. DAB+ radijas DAB..BT..

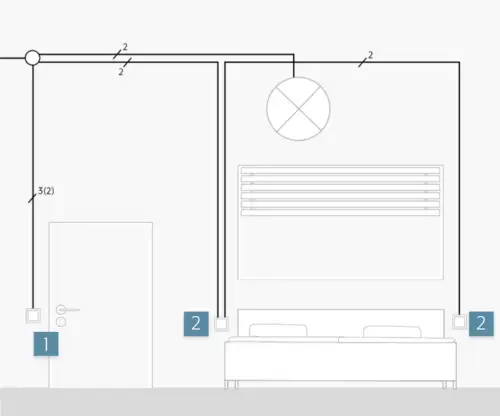

Reikia darsyk atsikelti norint išjungti pagrindinį miegamojo apšvietimą? Naudodami dvilaidį papildomą modulį, prie pagrindinio bloko galite prijungti papildomus valdymo taškus. Funkcijų diapazonas iš anksto nustatomas pagrindiniame bloke. Norėtumėte daugiau komforto? Naudodami universalų klavišinį šviesos stiprumo reguliatorių kaip pagrindinį bloką, galite reguliuoti miegamojo apšvietimą. Tai daryti galite ir naudodami papildomus modulius.

Komponentai
1. Universalus klavišinis šviesos stiprumo reguliatorius 1711 DE
„LB-Management“ 1 klavišo mygtukas ..1700..
2. 2 gyslų papildomas modulis 1720 NE
„LB-Management“ 1 klavišo mygtukas

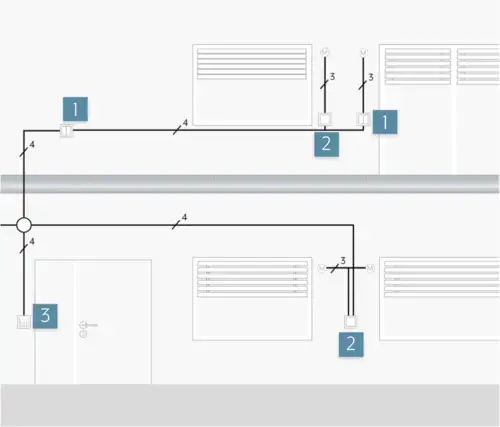

Naudodami universalų žaliuzių valdymo mechanizmą, galite kaskadiškai reguliuoti užtamsinimą, kad žaliuzes būtų galima lanksčiai valdyti atskirai, kiekvienoje patalpoje, aukšte ar pastate – individualiai ir patogiai. Vienas universalus žaliuzių valdymo mechanizmas valdo vieną ar kelis užtamsinimo variklius 1), o kitas sujungia kelis valdiklius į grupę. Naudodami laikmatį su ekranu kaip grupės valdiklį, prireikus galite automatiškai valdyti visą užtamsinimo sistemą. Programuojama individualiai arba astronominės funkcijos dėka pagal saulėtekio ir saulėlydžio laiką. Laiko programa taip pat perima žaliuzių valdymą atostogų metu.

Komponentai
1. Universalus žaliuzių valdymo mechanizmas 1731 JE
„LB-Management“ 1 klavišo mygtukas ..1700 P..
2. Universalus žaliuzių valdymo mechanizmas 1731 JE
Laikmatis su ekranu ..1750 D..

1) Atkreipkite dėmesį, kad didžiausia prijungiamo variklio galia yra 700 W, net ir valdant kelis variklius vienu žaliuzių valdymo mechanizmu. Jei norite lygiagrečiai jungti kelis variklius, varikliai turi būti tam tinkami. Arba naudokite skiriamąsias rėles.

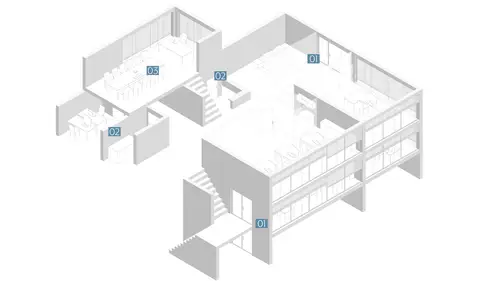

Panaudojimas: biurų pastate
Komerciniuose objektuose, pavyzdžiui, biurų pastatuose, „LB-Management“ leidžia paprastai optimizuoti darbo sąlygas. Automatinės sistemos čia užtikrina didesnį saugumą ir komfortą. Be to, nuolatinis šviesos reguliavimas padidina energijos vartojimo efektyvumą.

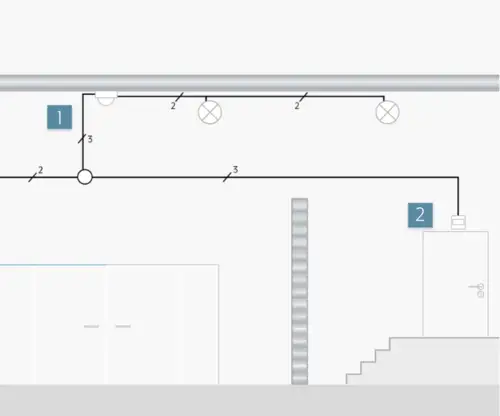

Biurų pastatų įėjimo zonoje, ypač darbo pradžioje ir pabaigoje, paprastai būna itin daug žmonių. Su JUNG „LB-Management“, naudodamiesi programėle „Clever Config“, apšvietimo valdymą galite reguliuoti derindami įvairias funkcijas ir laiko programas: darbo pradžioje nuo 08:00 iki 10:00 val. apšvietimas įjungiamas režimu NUOLATINIS ĮJ. su 80 proc. ryškumu. Nuo 10:00 iki 16:00 val. palaikomas apšvietimas baziniu 20 proc. ryškumu ir, vos tik užfiksavus bet kokį judesį, paryškėja iki 80 proc. Nuo 16:00 iki 18:00 val. apšvietimas vėl persijungia į režimą NUOLATINIS ĮJ. su 80 proc. ryškumu. Pasibaigus darbo laikui, nuo 18:00 val. išjungiamas apšvietimas baziniu ryškumu ir įsijungia tik tada, kai aptinkamas judesys. Savaitgaliais apšvietimas baziniu ryškumu taip pat lieka išjungtas ir sureaguoja tik į judesį.

Komponentai
1. Universalus klavišinis LED šviesos stiprumo reguliatorius 1711 DE
Lubinis / būvio jutiklis DWPM 17360...
2. 3 gyslų papildomas modulis 1723 NE
„LB-Management“ judesio jutiklis, 2,2 m ..17280..

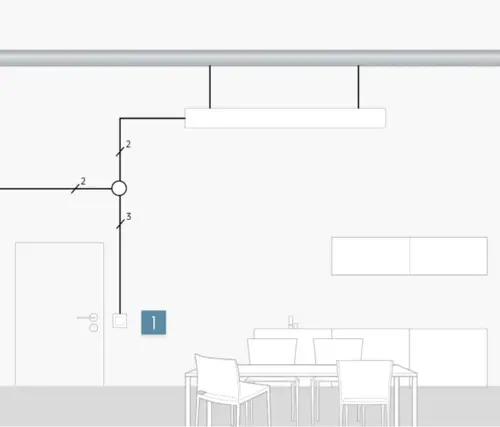

Yra erdvių, kuriuose visada dega šviesa, nors jose nieko nebūna. Šią problemą galite išspręsti pasirinkdami paprasčiausią „LB-Management“ jungimo mechanizmą. 1 kanalo relinis jungimo mechanizmas turi integruotą ir nustatomą veikimo laiką, kuriam praėjus apšvietimas, jei reikia, automatiškai išsijungia. Ši funkcija ypač tinkama erdvėms, kuriose niekas ilgai nebūna, pavyzdžiui, biurų virtuvėms, serverinėms, tualetams ar kopijavimo patalpoms. Apšvietimas įjungiamas vienu „LB-Management“ mygtuku ir gali būti automatiškai išjungiamas po vienos, penkių, dešimties arba 30 minučių. Funkcijas galima patogiai nustatyti integruotu darbo režimo pasirinkimo mygtuku (BAWT). Žinoma, apšvietimą bet kada galima išjungti ir rankiniu būdu.

Komponentai
1. 1 kanalo relinis jungimo mechanizmas 1701 SE
„LB-Management“ 1 klavišo mygtukas ..1700..

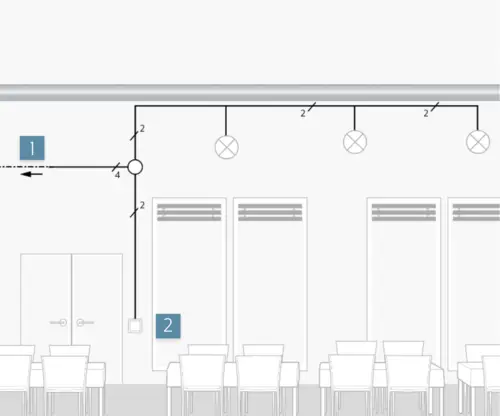

Esate restorano ar užeigos savininkas, norite centralizuotai iš vienos vietos įjungti ar išjungti apšvietimą, bet nepageidaujate nuolat naudoti kelių jungiklių skirtingose patalpose? Naudodami REG šviesos stiprumo reguliatorių galite įjungti ar išjungti visą apšvietimo sistemą ir reguliuoti šviesos stiprumą „LB-Management“ 1 klavišo mygtuku per 2 gyslų papildomą modulį. Stiprintuvai leidžia prijungti iki 600 W galios LED apšvietimą. Tolygus visos apšvietimo sistemos apšviestumas sukuria harmoningą, jaukią atmosferą.

Komponentai
1. Saugiklių dėžutė su:
REG universaliu LED šviesos stiprumo reguliatoriumi UD 1755 REG
REG LED stiprintuvu ULZ 1755 REG
2. 2 gyslų papildomas modulis 1720 NE
„LB-Management“ 1 klavišo mygtukas ..1700..
