KNX multistation, voor DIN-rail, 4 TE, Secure

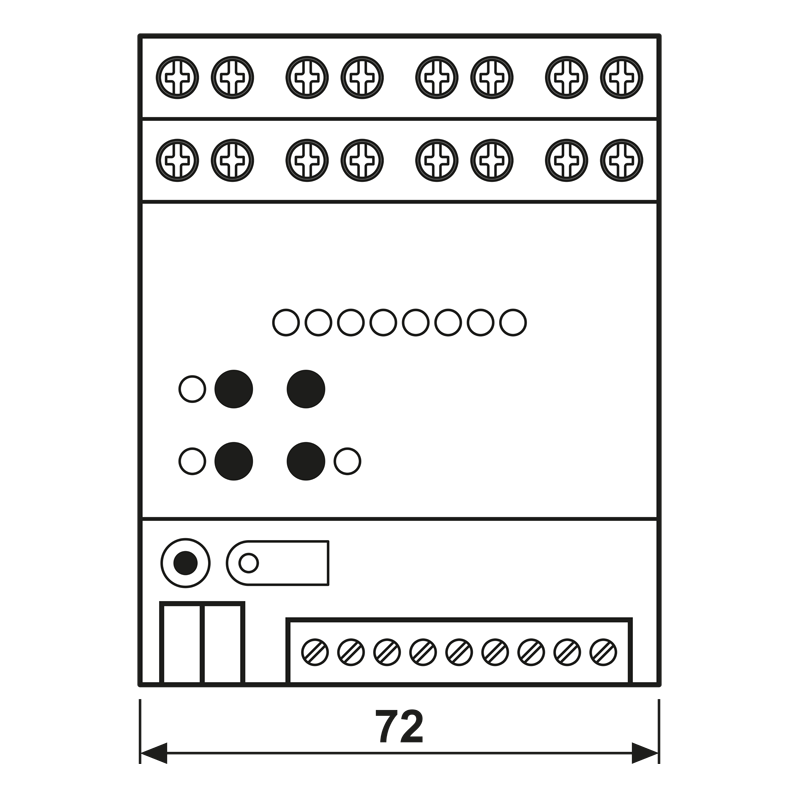

2570 M1SR

inbouwbreedte 4 TE (72 mm)

Bedoeld gebruik

Schakelen van elektrische ventilatorconvectoren (fan coil) en andere AC 110 / 230 V verbruikers
Schakelen en dimmen van verlichting
Schakelen van elektrisch aangedreven jaloezieën, rolluiken en markiezen
Schakelen van elektrothermische ventielaandrijvingen
Kamerthermostaat voor het regelen van de temperatuur
Ingangen voor het opvragen van traditionele, potentiaalvrije contacten en het verzenden van telegrammen op de KNX-bus
Signaalanalyse van bewegingsmelder mini basic (art.nr. BM 360 MB WW), condensatiesensoren (art.nr. BTS 01) en lekkagesensoren (art.nr. LES 01)
Temperatuurmeting via NTC temperatuursensor (art.nr: FF NTC)
Uitgangen voor de aansturing van leds
Bedrijf in het KNX systeem
Montage op DIN-rail conform EN 60715 in onderverdeler

Producteigenschappen

Fan Coil functie

Aansluiting van maximaal twee Fan Coils (ventilatorconvectoren) met ventilatorstanden
Bedrijfsstanden voor verwarmen, koelen of gecombineerd verwarmen/koelen
2-pijps- of 4-pijpsbedrijf
Individueel of hiërarchisch schakelen van de ventilatortrappen

Schakelfunctie

Maak- of verbreekcontact
Logische operatie en geforceerde aansturing
Terugmeldfunctie
Centrale schakelfunctie met verzamelterugmelding
Tijdfuncties: in-, uitschakelvertraging, trappenhuisschakelaar met uitschakelwaarschuwing

Jaloeziefunctie

Functie ventielaandrijvingen

Schakelbedrijf of PWM-bedrijf
Ventielaandrijvingen met karakteristiek stroomloos open of gesloten aanstuurbaar
Overbelastingsveilig, kortsluitbestendig

HVAC-functie

Geïntegreerde kamertemperatuurregeling met instelling van setpoint
Regelaarfunctie voor verwarmings- en koelbedrijf
Beveiliging tegen vastzittende ventielen
Noodbedrijf bij busuitval voor zomer en winter
Dwangmatige stand
Verschillende setpoints voor dwangmatige stand of noodbedrijf bij busuitval voor zomer en winter
Cyclische bewaking van de ingangssignalen parametreerbaar

Dimfunctie

Automatische of handmatige instelling van het bij de last passende dimprinicipe
Nullastbeveiliging
Elektronische kortsluitbeveiliging
Elektronische overtemperatuurbeveiliging
Melding bij kortsluiting, netspanningsuitval en overbelasting
Parametreerbaar inschakel- en dimgedrag
Bij een netspanningsuitval langer dan 5 seconden worden de dimuitgangen uitgeschakeld. Afhankelijk van de parameterinstelling wordt de aangesloten last na terugkeer van de netspanning opnieuw gemeten.
Vermogensuitbreiding mogelijk door parallel schakelen van dimuitgangen

Neventoestellen

Aansluiting van potentiaalvrije contacten, zoals knoppen, schakelaars of reedcontacten
De opvraging met een impulsstroom voorkomt contactvervuiling (vorming van een oxidelaag) op de aangesloten contacten
Bedieningsfuncties: schakelen, dimmen, jalouzie-, scène- of ruimtetemperatuurbesturing
Valuator voor dim-, kleurtemperatuur-, RGBW-, temperatuur- of helderheidswaarden
Overdracht van de actuele ingangstoestand na busspanningsuitval
Aansluiting van deur- of raamcontacten voor de evaluatie van de status open, gesloten, gekanteld en greeppositie
Aansluiting van bewegingsmelder mini basic (art.nr. BM 360 MB WW), condensatiesensoren (art.nr. BTS 01), lekkagesensoren (art.nr. LES 01) en externe temperatuursensor (art.nr. FF NTC)
Impulsteller met hoofd- en tussenteller
Combinatie van aangrenzende ingangskanalen bij aansluiting van knop, deur- of raamcontact
Aansluiting van led, bijv. ledlamp, 5 V DC, 2,2 mA (art.nr. 9605 LED ..)
Kortsluitingbestendig, met overbelastings- en ompolingsbeveiliging
Parallel schakelen van uitgangen mogelijk, voor verbruikers met hogere stroombehoefte

Lees minder Verder lezen

€ 428,00*

*Adviesprijs voor Nederland excl. BTW

nieuw

Lees minder Verder lezen

Nominale spanning:	AC 110/230 V ~
Netfrequentie:	50/60 Hz
Omgevingstemperatuur:	−5 ... +45 °C
Opslag-/transporttemperatuur:	−25 ... +70 °C
Vermogensverlies:	max. 2,4 W
Stand-by-vermogen:	max. 0,42 W
Dimuitgangen A1 ... A2
Belasting:	zie bedieningshandleiding
Aantal ventielaandrijvingen:	max. 4 (230 V), 2 (110 V)
Relaisuitgangen A3 ... A8
Schakelspanning:	AC 230 V ~
Schakelstroom:	16 A
AX-last:	16 AX
Externe voorschakelapparaten:	16 A, 140 μF
Ohmse last:	3680 W
Belasting:	zie bedieningshandleiding
Neventoestellen
Uitgangsspanning:	DC 5 V SELV
Uitgangsstroom 1 ... 4:	max. 3,2 mA
Leidinglengte:	max. 30 m
Kabeltype:	J-Y(St)Y 2 x 2 x 0,8 mm
Inbouwbreedte:	72 mm (4 TE)
KNX medium:	TP 256
Inbedrijfnamemodus:	S-modus
Nominale spanning KNX:	DC 21 ... 32 V SELV
Stroomverbruik KNX:	12 ... 20 mA
Aansluiting KNX:	aansluitklem
