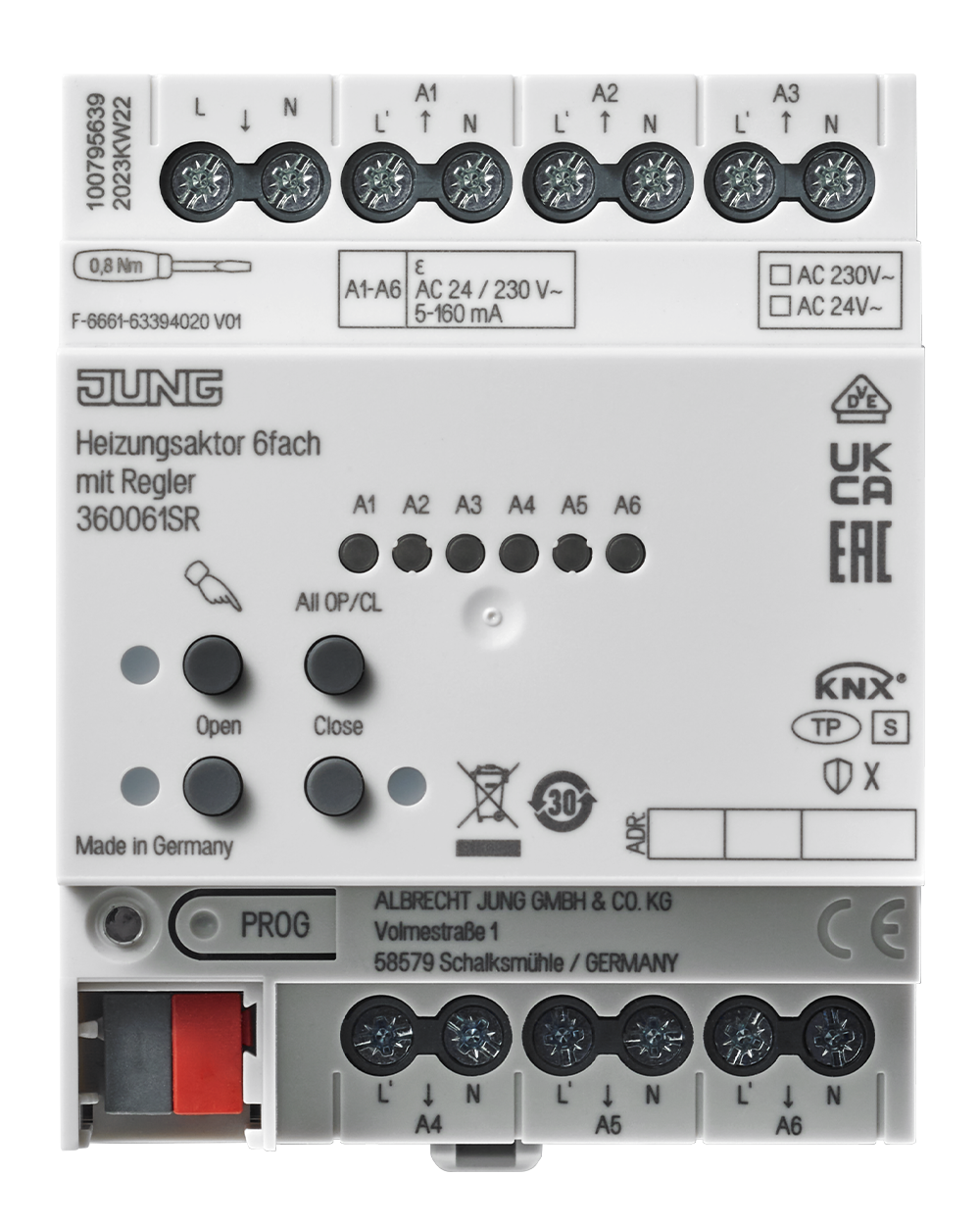

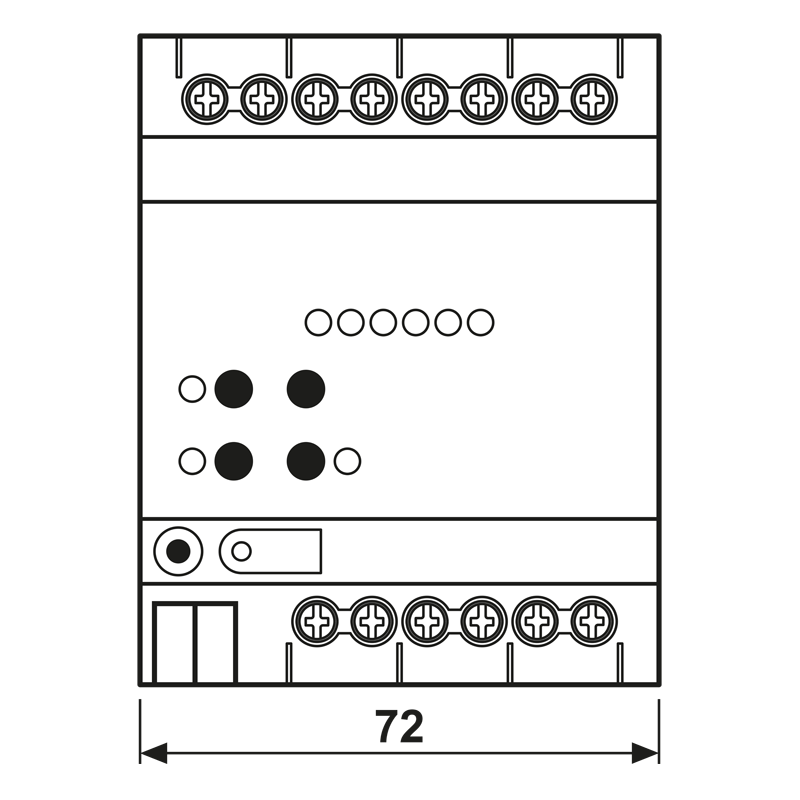

KNX Heizungsaktor 6fach mit Regler, REG, 4 TE, Secure
36006 1S R
mit Regler
REG-Gehäuse 4 TE
6 Ausgänge "Triac"
mit elektronischer Handbetätigung und LED-Statusanzeige
ETS-Produktfamilie: Heizung, Klima, Lüftung
Produkttyp: Ventile
Bestimmungsgemäßer Gebrauch
Produkteigenschaften
REG-Gehäuse 4 TE
6 Ausgänge "Triac"
mit elektronischer Handbetätigung und LED-Statusanzeige
ETS-Produktfamilie: Heizung, Klima, Lüftung
Produkttyp: Ventile
Bestimmungsgemäßer Gebrauch
- Schalten elektrothermischer Stellantriebe für Heizungen (z.B. TSA 230 NC WW, TSA 24 NC WW) oder Kühldecken
- Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
- Integrierte Raumtemperaturregelung mit Sollwertvorgabe
- 12 unabhängige Regler zur Regelung von bis zu 12 unabhängigen Räumen
- Reglerfunktion für Heiz- und Kühlbetrieb
- Schaltbetrieb oder PWM-Betrieb
- Stellantriebe mit Charakteristik stromlos offen oder stromlos geschlossen ansteuerbar
- Stellantriebe 230 V oder 24 V ansteuerbar
- Ausgänge manuell bedienbar, Baustellenbetrieb
- Rückmeldung im Handbetrieb und im Busbetrieb
- Sperren einzelner Ausgänge per Hand oder Bus
- Überlastsicher, kurzschlusssicher
- Fehleranzeige mit LED
- Schutz gegen festsitzende Ventile
- Zwangsstellung
- Unterschiedliche Sollwerte für Zwangsstellung oder Notbetrieb bei Busausfall für Sommer und Winter
- Zyklische Überwachung der Eingangssignale parametrierbar
- Rückmeldung über Bus z.B. bei Spannungsausfall, Überlast oder Sensorausfall
- KNX Data Secure kompatibel ab ETS 5.7.7 oder ab ETS 6.3.0
- Updatefähig mit ETS Service-App
Weniger lesen...
Mehr lesen...
225,00 €*
*Unverbindliche Preisempfehlung für Deutschland ohne MwSt.
Informationen
| Artikelnummer: | 36006 1S R |
|---|---|
| EAN/GTIN: | 4011377322318 |
| Preis: | 225,00 € |
| Preisgruppe: | 56 |
Weniger lesen...
Mehr lesen...
Technische Daten
| KNX Medium: | TP 256 |
| Inbetriebnahmemodus: | S-Mode |
| Nennspannung KNX: | DC 21 ... 32 V SELV |
| Stromaufnahme KNX: | 4,5 ... 10 mA |
| Heizungsausgänge | |
| Kontaktart: | Halbleiter (Triac), ε |
| Schaltspannung: | AC 24 / 230 V ~ |
| Netzfrequenz: | 50/60 Hz |
| Schaltstrom: | 5 ... 160 mA |
| Einschaltstrom: | max. 1,5 A (2 s) |
| Einschaltstrom: | max. 0,3 A (2 min) |
| Anzahl Stellantriebe pro Ausgang | |
| 230-V-Stellantriebe: | max. 4 |
| 24-V-Stellantriebe: | max. 2 |
| Einbaubreite: | 72 mm (4 TE) |
| Umgebungstemperatur: | −5 ... +45 °C |
| Lager-/Transporttemperatur: | −25 ... +70 °C |
| Anschluss Ausgänge | |
| Anschlussart: | Schraubklemmen |
| eindrähtig: | 1 x 0,5 ... 4 mm² |
| feindrähtig ohne Aderendhülse: | 1 x 0,5 ... 4 mm² |
| feindrähtig mit Aderendhülse: | 1 x 0,5 ... 2,5 mm² |
Weniger lesen...
Mehr lesen...
Downloads
| Bedienungsanleitung | |
|---|---|
| Produktdokumentation | |
| Datenbank ETS5 + ETS6 Secure | |
| CAD (dwg) | |
| CAD (stp) | |
| EPLAN Makro | |
| Ausschreibungstext | |
| EG-Konformitätserklärung | |
| Artikeldatenblatt mit Preis |
Sprache wählen
|
| Artikeldatenblatt |
Weniger lesen...
Mehr lesen...
Logistik
| Einzelartikel | |
|---|---|
| VPE | 1 Stk. |
| Gewicht | 0.222 KG |
| Länge | 100 MM |
| Höhe | 80 MM |
| Breite | 100 MM |
| Karton | |
| VPE | 1 Stk. |
| Gewicht | 0.222 KG |
| Länge | 100 MM |
| Höhe | 80 MM |
| Breite | 100 MM |
