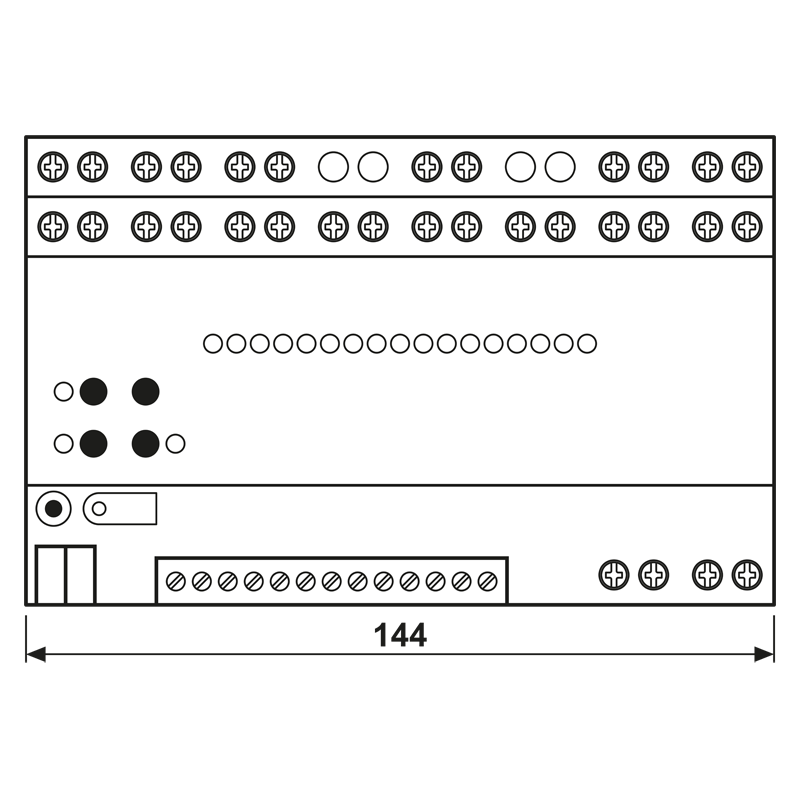

KNX Multistation Universal, REG, 8 TE, Secure

2590 M1SR

REG-Gehäuse 8 TE

Bestimmungsgemäßer Gebrauch

Schalten von elektrischen Gebläsekonvektoren (Fan Coil) und anderen Verbrauchern AC 110 / 230 V
Schalten und Dimmen von Beleuchtung
Schalten elektrisch betriebener Jalousien, Rollläden und Markisen
Schalten elektrothermischer Stellantriebe
Raumtemperaturregler zum Regeln der Temperatur
Analoge Ausgangssignale zur Ansteuerung von Geräten mit 0-10-V-Schnittstelle aus der Heizung-, Klima-, Lüftungstechnik
Eingänge zur Abfrage konventioneller, potentialfreier Kontakte, und Senden von Telegrammen auf den KNX-Bus
Signalauswertung von Bewegungsmelder Mini Basic (Art.-Nr.: BM 360 MB WW), Betauungssensoren (Art.-Nr.: BTS 01) und Leckagesensoren (Art.-Nr.: LES 01)
Temperaturerfassung über NTC-Temperaturfühler (Art.-Nr.: FF NTC)
Ausgänge zur Ansteuerung von LED
Betrieb im KNX-System
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften

Fan-Coil-Funktion

Anschluss von bis zu zwei Fan Coils (Gebläsekonvektoren) mit Lüfterstufen oder permanent angesteuerten Lüftern
Betriebsarten für Heiz-, Kühl- oder kombinierten Heiz-/Kühlbetrieb
2- oder 4-Rohr-Betrieb
Einzelnes oder hierarchisches Schalten der Lüfterstufen oder permanente Ansteuerung des Lüfters

Schaltfunktion

Schließer- oder Öffnerbetrieb
Logische Verknüpfung und Zwangsführung
Rückmeldefunktion
Zentrale Schaltfunktion mit Sammelrückmeldung
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung

Jalousiefunktion

Funktion Stellantriebe

Schaltbetrieb oder PWM-Betrieb
Stetige Ansteuerung von Stellantrieben mit 0-10-V-Schnittstelle
Stellantriebe mit Charakteristik stromlos offen oder stromlos geschlossen ansteuerbar

HLK-Funktion

Integrierte Raumtemperaturregelung mit Sollwertvorgabe
Reglerfunktion für Heiz- und Kühlbetrieb
Schutz gegen festsitzende Ventile
Notbetrieb bei Busausfall für Sommer und Winter
Zwangsstellung
Unterschiedliche Sollwerte für Zwangsstellung oder Notbetrieb bei Busausfall für Sommer und Winter
Zyklische Überwachung der Eingangssignale parametrierbar

Dimmfunktion

Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Leerlaufsicher
Elektronischer Kurzschlussschutz
Elektronischer Übertemperaturschutz
Meldung bei Kurzschluss, Spannungsausfall und Überlast
Parametrierbares Einschalt- und Dimmverhalten
Spannungsausfall länger als ca. 5 Sekunden führt zum Ausschalten der Dimmausgänge. Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen.
Leistungserweiterung durch Parallelschalten von Dimmausgängen möglich

Analogausgänge 0-10 V

Nebenstellen

Anschluss von potentialfreien Kontakten, wie Tastern, Schaltern oder Reedkontakten
Die Abfrage mit einem Impulsstrom vermeidet Kontaktverschmutzung (Bildung einer Oxidschicht) auf den angeschlossenen Kontakten
Bedienfunktionen: Schalten, Dimmen, Jalousie-, Szenen- oder Raumtemperatursteuerung
Wertgeber für Dimm-, Farbtemperatur-, RGBW-, Temperatur oder Helligkeitswerte
Übermittlung des aktuellen Eingangszustandes nach Busspannungsausfall
Anschluss von Tür- oder Fensterkontakten zur Auswertung der Status offen, geschlossen, gekippt und Griffposition
Anschluss von Bewegungsmelder Mini Basic (Art.-Nr.: BM 360 MB WW), Betauungssensoren (Art.-Nr.: BTS 01), Leckagesensoren (Art.-Nr.: LES 01) und Temperatur-Fernfühler (Art.-Nr.: FF NTC)
Impulszähler mit Haupt- und Zwischenzähler
Kombination von benachbarten Eingangskanälen bei Anschluss von Taster, Tür- oder Fensterkontakt
Anschluss von LED z.B. LED-Lampe, 5 V DC, 2,2 mA (Art.-Nr. 9605 LED ..)
Kurzschlussfest, überlastgeschützt und verpolungssicher
Parallelschalten von Ausgängen möglich, für Verbraucher mit höherem Strombedarf

Weniger lesen... Mehr lesen...

889,00 €*

*Unverbindliche Preisempfehlung für Deutschland ohne MwSt.

neu

Weniger lesen... Mehr lesen...

Nennspannung:	AC 110/230 V ~
Netzfrequenz:	50/60 Hz
Umgebungstemperatur:	−5 ... +45 °C
Lager-/Transporttemperatur:	−25 ... +70 °C
Verlustleistung:	max. 14 W
Standby-Leistung:	max. 0,55 W
Dimmausgänge A1 ... A4
Anschlussleistung:	siehe Bedienungsanleitung
Elektrothermische Stellantriebe:	max. 4 (230 V), 2 (110 V)
Analogausgänge 0-10 V A5 ... A7
Steuerspannung:	0 ... 10 V
Strombelastbarkeit:	10 mA
Relaisausgänge A8 ... A15
Schaltspannung:	AC 230 V ~
Schaltstrom:	16 A
AX-Last:	16 AX
Externe Vorschaltgeräte:	16 A, 140 μF
Strombelastbarkeit Σ A8 ... A15:	Σ 80 A
Benachbarte Ausgänge:	Σ 20 A
Ohmsche Last:	3680 W
Anschlussleistung:	siehe Bedienungsanleitung
Relaisausgänge A16 ... A17
Schaltspannung:	AC 230 V ~
Schaltstrom:	8 A
AX-Last:	4 AX
Externe Vorschaltgeräte:	8 A, 96 μF
Strombelastbarkeit Σ A16 ... A17:	Σ 16 A
Ohmsche Last:	1800 W
Anschlussleistung:	siehe Bedienungsanleitung
Nebenstellen
Ausgangsspannung:	DC 5 V SELV
Ausgangsstrom 1 ... 4:	max. 3,2 mA
Leitungslänge:	max. 30 m
Leitungstyp:	J-Y(St)Y 2 x 2 x 0,8 mm
Einbaubreite:	144 mm (8 TE)
KNX Medium:	TP 256
Inbetriebnahmemodus:	S-Mode
Nennspannung KNX:	DC 21 ... 32 V SELV
Stromaufnahme KNX:	14 ... 24 mA
Anschluss KNX:	Anschlussklemme
