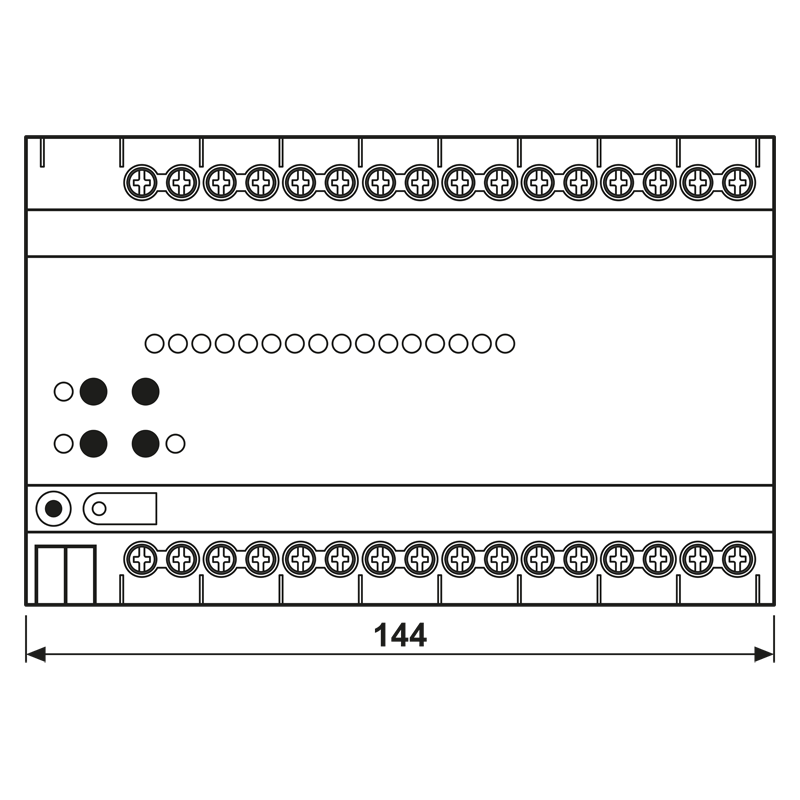

KNX schakelactor 16-voudig, KNX actor jaloezie 8-voudig, voor DIN-rail, 8 TE, Secure
23016 1S R
inbouwbreedte 8 TE (144 mm)
met elektronische handbediening en led-statusindicatie
projectering en inbedrijfname met ETS5 of nieuwer
ETS productfamilie: uitgang
producttype: binaire uitgang mix
Bedoeld gebruik
Producteigenschappen
Eigenschappen schakelbedrijf
Eigenschappen jaloeziebedrijf
Aaangrenzende uitgangen slechts zo ver belasten dat de som van de uiitgangsstroom maximaal 20 A bedraagt.
met elektronische handbediening en led-statusindicatie
projectering en inbedrijfname met ETS5 of nieuwer
ETS productfamilie: uitgang
producttype: binaire uitgang mix
Bedoeld gebruik
- Schakelen van elektrische verbruikers met potentiaalvrije contacten
- Schakelen van elektrisch aangedreven jaloezieën, rolluiken en markiezen
- Montage op DIN-rail conform EN 60715 in onderverdeler
Producteigenschappen
- Uitgangen kunnen handmatig bediend worden, bouwplaats bedrijf.
- Terugmelding in handbedrijf en in busbedrijf
- Blokkeren van de afzonderlijke uitgangen met de hand of via de bus
- Centrale functies
- Cyclische bewaking
- Compatibel met KNX Data Secure vanaf ETS 5.7.3
- Kan worden geüpdatet met de ETS-service-app
Eigenschappen schakelbedrijf
- Maak- of verbreekcontact
- Terugmeldfunctie
- Logische operatie en geforceerde aansturing
- Centrale schakelfunctie met verzamelterugmelding
- Tijdfuncties: in-, uitschakelvertraging, trappenhuisschakelaar met uitschakelwaarschuwing
- Scènefunctie
- Bedrijfsurenteller
Eigenschappen jaloeziebedrijf
- Geschikt voor AC-motoren 230 V
- Bedrijfsstanden “Jaloezie met lamellen”, “Rolluiken /Markiezen”, “Ventilatieklep / dakraam”
- Jaloeziepositie direct aanstuurbaar
- Lamellenstand direct aanstuurbaar
- Terugmelding van bewegingstoestand, hangpositie en lamellenstand
- Cyclische terugmelding tijdens looptijd
- Dwangmatige stand via besturing van hoger niveau
- Veiligheidsfunctie: regenalarm, vorstalarm, 3 onafhankelijke windalarmen
- Zonweringfunctie met automatische verwarmen/koelen
Aaangrenzende uitgangen slechts zo ver belasten dat de som van de uiitgangsstroom maximaal 20 A bedraagt.
Lees minder
Verder lezen
€ 475,00*
*Adviesprijs voor Nederland excl. BTW
Meer artikelen
Informatie
| Artikelnummer: | 23016 1S R |
|---|---|
| EAN/GTIN: | 4011377179127 |
| Prijs: | € 475,00 |
| Prijsgroep: | 56 |
| Inbouwbreedte: | 8 TE |
Lees minder
Verder lezen
Technische gegevens
| Omgevingstemperatuur: | −5 ... +45 °C |
| Opslag-/transporttemperatuur: | −25 ... +70 °C |
| KNX | |
| KNX medium: | TP 256 |
| Nominale spanning KNX: | DC 21 ... 32 V SELV |
| Stroomverbruik KNX: | 4 ... 18 mA |
| Uitgangen | |
| Schakelspanning: | AC 250 V ~ |
| Schakelstroom AC1 (cos ϕ > 0,8): | 16 A |
| Fluorescentielampen: | 16 AX |
| Stroombelastbaarheid | |
| Naastgelegen uitgangen: | Σ 20 A |
| Lasten per uitgang | |
| Ohmse last: | 3000 W |
| Capacitieve last: | 16 A / 140 µF |
| Motoren: | 1380 VA |
| Inschakelstroom 200 µs: | max. 800 A |
| Inschakelstroom 20 ms: | max. 165 A |
| Lamplasten 230 V | |
| Gloeilampen: | 2300 W |
| HV-halogeenlampen: | 2300 W |
| HV-ledlampen: | max. 400 W |
| LV-halogeenlampen met | |
| elektronische trafo’s: | 1500 W |
| inductieve trafo’s: | 1200 VA |
| Fluorescentielampen T5/T8 | |
| niet gecompenseerd: | 1000 W |
| parallelgecompenseerd: | 1160 W / 140 µF |
| duo gecompenseerd: | 2300 W / 140 µF |
| Spaarlampen | |
| niet gecompenseerd: | 1000 W |
| parallelgecompenseerd: | 1160 W / 140 µF |
| Kwiklampen | |
| niet gecompenseerd: | 1000 W |
| parallelgecompenseerd: | 1160 W / 140 µF |
| Inbouwbreedte: | 144 mm (8 TE) |
| Aansluitingen voeding en last | |
| Aansluitwijze: | schroefklemmen |
| massief: | 1 x 0,5 ... 4 mm² |
| soepel zonder adereindhuls: | 1 x 0,5 ... 4 mm² |
| soepel met adereindhuls: | 1 x 0,5 ... 2,5 mm² |
| KNX: | KNX-aansluitklem |
Lees minder
Verder lezen
Downloads
| Bedieningshandleiding | |
|---|---|
| Bedieningshandleiding | |
| Productdocumentatie | |
| Productdocumentatie | |
| Release notes | |
| Database ETS5 + ETS6 Secure | |
| How-to | |
| Update | |
| CAD (dwg) | |
| CAD (stp) | |
| EPLAN Makro | |
| Aanbestedingstekst | |
| EG-conformiteitsverklaring | |
| Productdatablad met prijs |
Taal kiezen
|
| Productdatablad |
Lees minder
Verder lezen
Logistiek
| Los artikel | |
|---|---|
| VE | 1 St. |
| Gewicht | 0.586 KG |
| Lengte | 175 MM |
| Hoogte | 85 MM |
| Breedte | 115 MM |
| Doos | |
| VE | 1 St. |
| Gewicht | 0.586 KG |
| Lengte | 175 MM |
| Hoogte | 85 MM |
| Breedte | 115 MM |
