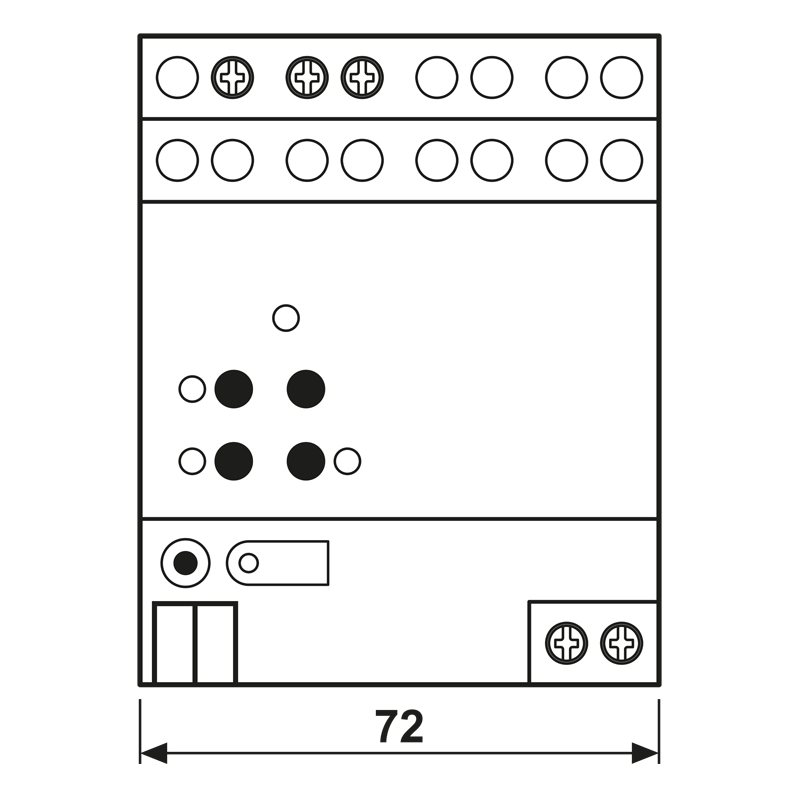

Actuador dimmer KNX LED universal / regulador de velocidad KNX, 1 fase, montaje en carril DIN, 4 módulos
3901 REGHE
1 x 500 W, lámparas LED de 230 V típ. 3 ... 100 W
montaje en carril DIN
anchura de montaje: 4 módulos (72 mm)
Familia: iluminación
Producto: reguladores
Uso conforme a lo previsto
Características del producto
montaje en carril DIN
anchura de montaje: 4 módulos (72 mm)
Familia: iluminación
Producto: reguladores
Uso conforme a lo previsto
- Conmutación y regulación de luz de lámparas incandescentes, lámparas halógenas alto voltaje, lámparas de LEDs de alto voltaje de intensidad regulable, lámparas fluorescentes compactas de intensidad regulable, transformadores inductivos de intensidad regulable con lámparas halógenas de bajo voltaje o de LEDs de bajo voltaje, transformadores electrónicos de intensidad regulable con lámparas halógenas de bajo voltaje o de LEDs de bajo voltaje
- Regulador de velocidad para la regulación de número de revoluciones de motores monofásicos como, p. ej., motores de inducción o motores con espira de arranque
- Montaje sobre carril DIN según EN 60715 en cuadro de distribución
Características del producto
- Ajuste automático o manual del principio de regulación de luz correspondiente a la carga
- A prueba de marchas en vacío, cortocircuitos y excesos de temperatura
- Aviso en caso de cortocircuito
- Salidas manejables manualmente
- Retroalimentación sobre el estado de conmutación y el valor de regulación
- Comportamiento de conexión y de regulación parametrizable
- Funciones temporizadas: retardo a la conexión y desconexión, interruptor de luz de escalera con aviso de desconexión
- Operación de escenas de luz
- Bloqueo de las salidas individuales por modo manual o bus
- Indicación de estado de las salidas mediante el LED
- Contador de horas de funcionamiento
- Una caída de tensión de alimentación de una duración aprox. de más de 5 segundos provoca la desconexión de las salidas de regulación de luz. Según la configuración de los parámetros se mide de nuevo la carga conectada tras el retorno de la alimentación de red.
- Posible ampliación de potencia mediante amplificador (ref. ULZ 1755 REG)
- Accesorios opcionales: módulo de compensación LED, ref.: KM LED 230 U
Leer menos…
Leer más…
Información
| Referencia: | 3901 REGHE |
|---|---|
| EAN/GTIN: | 4011377117006 |
Leer menos…
Leer más…
Información técnica
| Medio KNX: | TP 256 |
| Tensión nominal: | AC 110 ... 230 V ~, 50/60 Hz |
| Potencia disipada: | máx. 4 W |
| Potencia en espera (standby): | máx. 0,5 W |
| Temperatura ambiente: | −5 ... +45 °C |
| Temperatura de almacenaje/transporte: | −25 ... +70 °C |
| Tipo de contacto: | ε, MOSFET |
| Cargas de motores | |
| Corriente de conmutación, motores: | 2,3 A |
| Cargas de lámparas Potencia de conexión, 230 V por salida | |
| Lámparas incandescentes: | 20 ... 500 W |
| Lámparas halógenas de 230 V: | 20 ... 500 W |
| Transformadores inductivos: | 20 ... 500 VA |
| Transformadores inductivos con LED de bajo voltaje: | 20 ... 100 VA |
| Transformadores electrónicos: | 20 ... 500 W |
| Transformadores electrónicos con LED de bajo voltaje: | 20 ... 100 W |
| Lámparas LED de 230 V, regulables: | típ. 3 ... 100 W |
| Lámparas fluorescentes compactas, regulables: | típ. 3 ... 100 W |
| Con el ajuste "corte de fase descendente LED" se duplica la potencia de conexión para lámparas LED de alto voltaje y transformadores electrónicos con LED de bajo voltaje. | |
| Resistivo-inductivo: | 20 ... 500 VA |
| Resistivo-capacitivo: | 20 ... 500 W |
| Capacitivo-inductivo: | no permitido |
| Potencia de conexión, 110 V por salida | |
| Lámparas incandescentes: | 20 ... 250 W |
| Lámparas halógenas de 230 V: | 20 ... 250 W |
| Transformadores inductivos: | 20 ... 250 VA |
| Transformadores inductivos con LED de bajo voltaje: | 20 ... 50 VA |
| Transformadores electrónicos: | 20 ... 250 W |
| Transformadores electrónicos con LED de bajo voltaje: | 20 ... 50 VA |
| Lámparas LED de 230 V, regulables: | típ. 3 ... 50 W |
| Lámparas fluorescentes compactas, regulables: | típ. 3 ... 50 W |
| Con el ajuste "corte de fase descendente LED" se duplica la potencia de conexión para lámparas LED de alto voltaje y transformadores electrónicos con LED de bajo voltaje. | |
| Resistivo-inductivo: | 20 ... 250 VA |
| Resistivo-capacitivo: | 20 ... 250 W |
| Capacitivo-inductivo: | no permitido |
| Conexión | |
| Tipo de conexión: | bornes de tornillo |
| rígido: | 1 x 0,5 ... 4 mm² |
| flexible sin puntera: | 1 x 0,5 ... 4 mm² |
| flexible con puntera: | 1 x 0,5 ... 2,5 mm² |
| Anchura de montaje: | 72 mm (4 módulos) |
| Marca de verificación: | VDE |
Leer menos…
Leer más…
Descargas
| Instrucciones de servicio | |
|---|---|
| Guía de programación | |
| Base de datos para ETS3d + ETS4 + ETS5 | |
| CAD (dwg) | |
| CAD (stp) | |
| EPLAN Makro | |
| Texto para licitaciones | |
| Declaración de conformidad CE | |
| Hojas de caracteristicas |
Leer menos…
Leer más…
Logística
| Artículo suelto | |
|---|---|
| Ud. | 1 Pz. |
| Peso | 0.291 KG |
| Longitud | 95 MM |
| Altura | 77 MM |
| Anchura | 96 MM |
| Caja de cartón | |
| Ud. | 1 Pz. |
| Peso | 0.291 KG |
| Longitud | 95 MM |
| Altura | 77 MM |
| Anchura | 96 MM |
