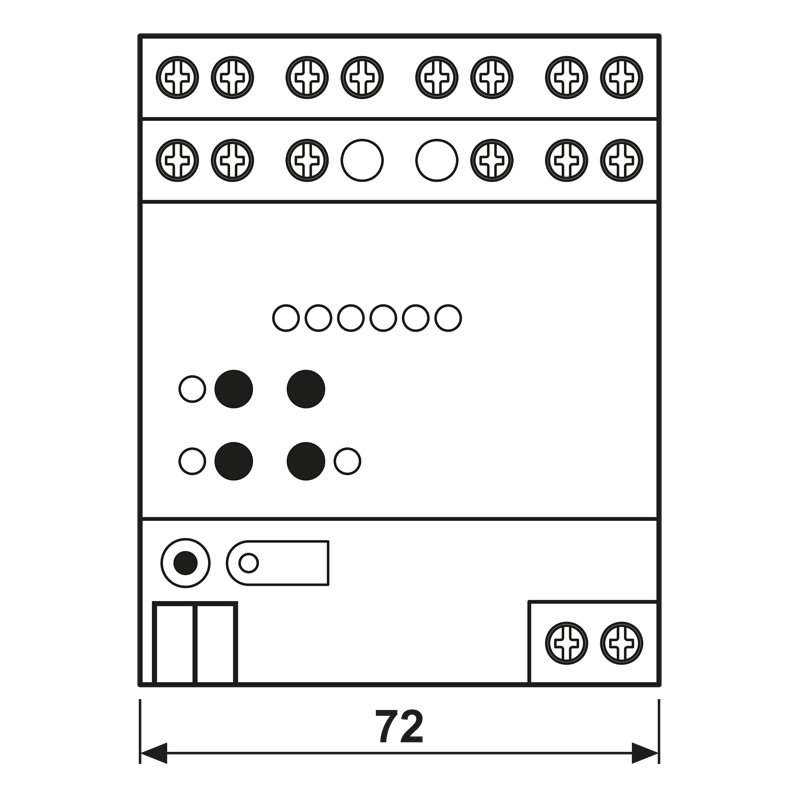

Actuador local KNX 110-230 V, montaje en carril DIN, 4 módulos
RA 23024 REGHE
montaje en carril DIN
anchura de montaje: 4 módulos (72 mm)
con mando manual electrónico y LED de estado
A partir de la versión ETS3.0d, se cuenta con una completa funcionalidad con el software de puesta en funcionamiento KNX.
Familia: salidas
Producto: salida binaria mixta
Uso conforme a lo previsto
Características del producto
Función de accionamiento
Función de persiana
Control de actuadores de válvula 230 V
anchura de montaje: 4 módulos (72 mm)
con mando manual electrónico y LED de estado
A partir de la versión ETS3.0d, se cuenta con una completa funcionalidad con el software de puesta en funcionamiento KNX.
Familia: salidas
Producto: salida binaria mixta
Uso conforme a lo previsto
- Conectar consumidor eléctrico de AC 110 ... 230 V con contactos libres de potencial
- Accionamiento de persianas, persianas enrollables y toldos de accionamiento eléctrico
- Salidas de calefacción: Salidas electrónicos para la conmutación de actuadores electrotérmicos de válvula
Características del producto
- Salidas manejables manualmente, modo de funcionamiento obra
- Retroalimentación en manejo manual y en modo bus
- Función de escenas
- Bloqueo de las salidas individuales por modo manual o bus
Función de accionamiento
- Modo contacto de normalmente abierto o cerrado
- Operación lógica y guiado forzada
- Función de respuesta
- Función de accionamiento central con retroalimentación colectiva
- Funciones temporizadas: retardo a la conexión y desconexión, interruptor de luz de escalera con aviso de desconexión
Función de persiana
- Apto para motores de AC 110 ... 230 V
- Posibilidad de accionar directamente la posición del elemento de protección solar
- Posibilidad de accionar directamente la posición de las lamas
- Retroalimentación del estado de desplazamiento, posición del elemento de protección solar y de las lamas
- Posición forzada a través de mando superior
- Función de seguridad: alarma de lluvia y heladas, 3 alarmas independientes de viento
- Función de protección solar
Control de actuadores de válvula 230 V
- Modo de funcionamiento interruptor o de modulación por anchura de pulso (PWM)
- Posibilidad de controlar actuadores de válvula normalmente abiertos o cerrados
- Protegido contra sobrecargas y cortocircuitos
- Funcionamiento de emergencia en caso de avería del bus para el verano y el invierno
- Protección contra válvulas encalladas
- Posición forzada
- Posibilidad de parametrización de la supervisión cíclica de las señales de entrada
Leer menos…
Leer más…
Información
| Referencia: | RA 23024 REGHE |
|---|---|
| EAN/GTIN: | 4011377036000 |
Leer menos…
Leer más…
Información técnica
| Medio KNX: | TP 256 |
| Alimentación KNX: | DC 21 ... 32 V SELV |
| Potencia absorbida KNX: | máx. 150 mW |
| Alimentación de red: | AC 110 ... 230 V ~, 50/60 Hz |
| Potencia disipada: | máx. 6 W |
| Temperatura ambiente: | −5 ... +45 °C |
| Temperatura de almacenaje: | −25 ... +70 °C |
| Anchura de montaje: | 72 mm (4 módulos) |
| Conexión KNX: | borne de conexión |
| Conexión alimentación 230 V y salidas | |
| Tipo de conexión: | bornes de tornillo |
| rígido: | 1 x 0,5 ... 4 mm² |
| flexible sin puntera: | 1 x 0,5 ... 4 mm² |
| flexible con puntera: | 1 x 0,5 ... 2,5 mm² |
| Salidas de calefacción | |
| Número: | 2 |
| Tipo de contacto: | semiconductor, ε |
| Tensión de conmutación: | AC 230/240 V ~ |
| Corriente de conmutación: | 5 ... 50 mA |
| Corriente de encendido: | máx. 1,5 A (2 s) |
| Número de actuadores de válvula: | 1 ... 10 normalmente cerrado (NC) |
| Salidas de relé | |
| Número: | 4 (2 canales en modo persianas) |
| Tipo de contacto: | normalmente abierto, libre de potencial (contacto µ) |
| Tensión de conmutación: | AC 230/240 V ~ |
| Poder de corte AC1: | 16 A |
| Poder de corte AC3: | 6 A |
| Poder de corte de lámparas fluorescentes: | 16 AX |
| Potencia de conmutación por salida | |
| Carga resistiva: | 3000 W |
| Carga capacitiva: | 16 A / máx. 140 µF |
| Motores: | 1380 VA |
| Cargas de lámparas | |
| Lámparas incandescentes: | 3000 W |
| Lámparas halógenas de 230 V: | 2500 W |
| Lámparas halógenas de bajo voltaje con | |
| transformadores electrónicos: | 1500 W |
| transformadores inductivos: | 1200 VA |
| Lámparas fluorescentes | |
| sin compensación: | 1000 W |
| compensación paralela: | 1160 W / max. 140 µF |
| – conexión dúo: | 2300 W / max. 140 µF |
| Marca de verificación: | VDE |
Leer menos…
Leer más…
Descargas
| Instrucciones de servicio | |
|---|---|
| Base de datos para ETS2 + ETS3 | |
| Guía de programación | |
| Base de datos para ETS3d + ETS4 + ETS5 | |
| CAD (dwg) | |
| CAD (stp) | |
| EPLAN Makro | |
| EPLAN Makro | |
| Texto para licitaciones | |
| Declaración de conformidad CE | |
| Hojas de caracteristicas |
Leer menos…
Leer más…
Logística
| Artículo suelto | |
|---|---|
| Ud. | 1 Pz. |
| Peso | 0.336 KG |
| Longitud | 96 MM |
| Altura | 92 MM |
| Anchura | 78 MM |
| Caja de cartón | |
| Ud. | 1 Pz. |
| Peso | 0.336 KG |
| Longitud | 96 MM |
| Altura | 92 MM |
| Anchura | 78 MM |
