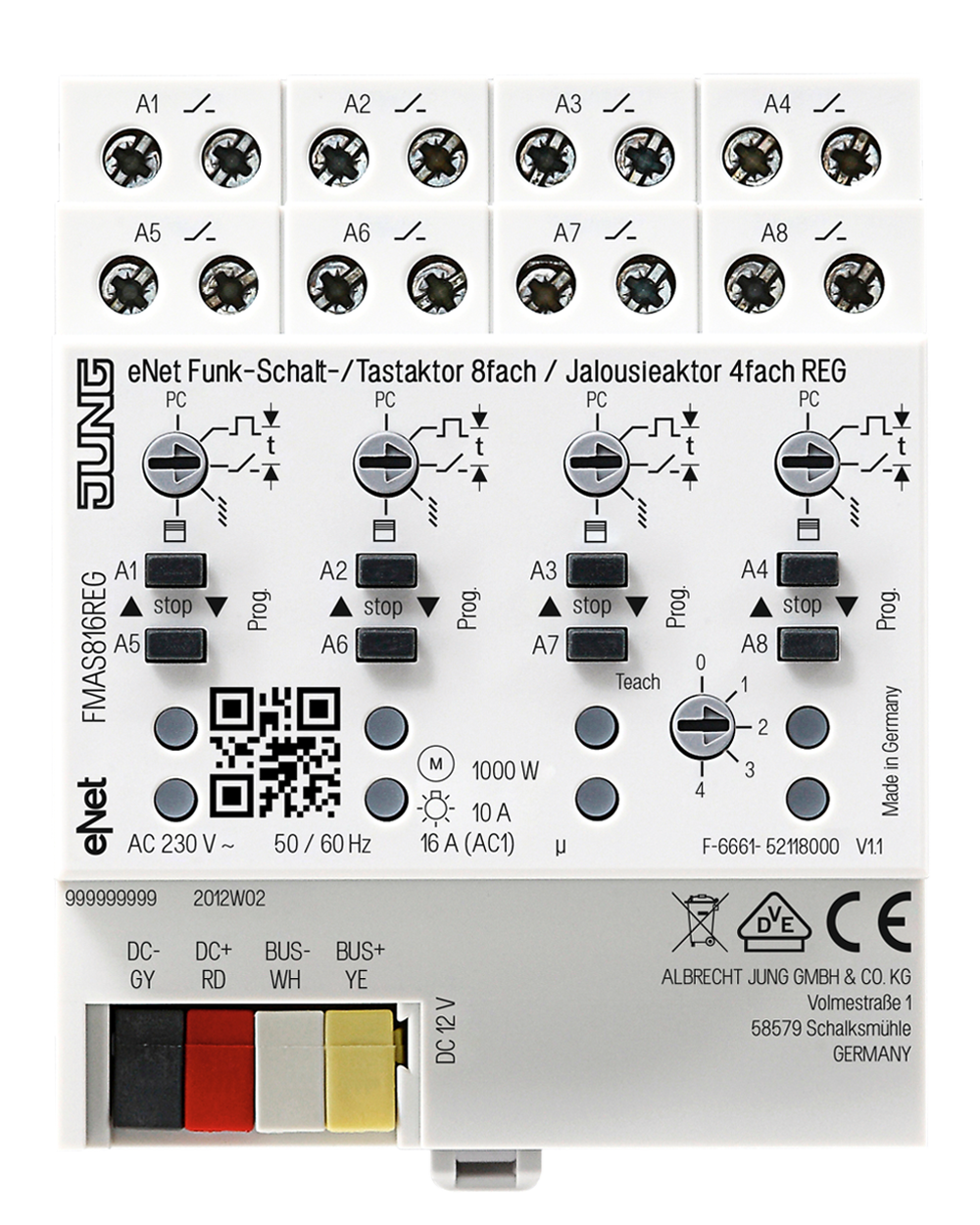

Actuador pulsador/de conmutación 8 fases / actuador persianas 4 fases eNet, montaje en carril DIN, 4 módulos

FM AS 816 REG

Actuador pulsador/de conmutación 8 fases / actuador persianas 4 fases eNet, montaje en carril DIN, 4 módulos
arrow-slider
arrow-slider
  • Actuador pulsador/de conmutación 8 fases / actuador persianas 4 fases eNet, montaje en carril DIN, 4 módulos
arrow-left-slim
arrow-right-slim
  • Actuador pulsador/de conmutación 8 fases / actuador persianas 4 fases eNet, montaje en carril DIN, 4 módulos
FM AS 816 REG
BPIK_Logo_eNet
BPIK_Elektrogeraete_Ruecknahme
arrow-left-slim
arrow-right-slim
  • Actuador pulsador/de conmutación 8 fases / actuador persianas 4 fases eNet, montaje en carril DIN, 4 módulos
montaje en carril DIN
anchura de montaje: 4 módulos (72 mm)

Uso conforme a lo previsto
  • Accionamiento de iluminación
  • Accionamiento de motores de ventilador monofásicos
  • Control de persianas, persianas enrollables y toldos accionadas eléctricamente
  • Manejo con radioemisores eNet apropiados
  • Funcionamiento con fuente de alimentación REG (ref. NT 1220 REG VDC) y receptor vía radio eNet (ref. FM FK 32 REG) o eNet server
  • Montaje sobre carril DIN según EN 60715 en cuadro de distribución

Características del producto
  • Conmutador de modos de funcionamiento para la conmutación en pareja de actuador de conmutación, actuador pulsador, actuador de persianas, actuador de persianas enrollables o parametrización a través del eNet server
  • Retroalimentación del estado a radioemisor
  • Posibilidad de funcionamiento con escenas
  • Salidas conmutables con la tecla Prog
  • Indicación de estado de las salidas mediante el LED

Modo interruptor:
  • Telegrama de conexión: el aparato se conecta
  • Telegrama de desconexión: el aparato se desconecta
Modo pulsador:
  • El contacto de relé permanece cerrado hasta que se reciben los telegramas de conexión o desconexión
  • La duración máxima de conexión es de 60 segundos
Modo de funcionamiento "persiana / persiana enrollable":
  • Posicionamiento de la persiana y de las láminas a través de la llamada de escenas
  • Posición para protección solar y crepúsculo memorizables
  • Tiempo de ejecución del elemento de protección solar memorizable
  • Tiempo de inversión de lamas memorizable
  • Tensado del toldo

Ajustable con el eNet server en el modo de interruptor/pulsador:
  • Modo de funcionamiento ajustable individualmente para cada salida
  • Función de parpadeo
  • Tiempo de funcionamiento posterior
  • Retardo la sa des/conexión
  • Modo contacto de normalmente abierto o cerrado
  • Aviso previo de desconexión
  • Tiempo de repetición de conmutación mínimo
  • Bloqueos de manejo
  • Encendido permamente, apagado permanente
Ajustable con el eNet server en el modo de funcionamiento "persiana / persiana enrollable":
  • Tiempo de reversión en cambio de sentido
  • Sentido de marcha reversible
  • Posición para protección solar, crepúsculo, protección contra encierro exterior y alarma deviento
Funciones adicionales con el eNet server:
  • Radiotransmisión íntegramente encriptada (AES-CCM) a partir de la versión de software 2.0 del eNet server
  • Actualización del software del aparato
  • Lectura de memoria de errores
Leer menos… Leer más…
BPIK_Logo_eNet
BPIK_Elektrogeraete_Ruecknahme

Información

Referencia: FM AS 816 REG
EAN/GTIN: 4011377087569
Leer menos… Leer más…

Información técnica

Tensión nominal:AC 230 V ~, 50/60 Hz
Temperatura ambiente:−5 ... +45 °C
Tensión de conmutación:AC 250 V ~
Tiempo mínimo de accionamiento en el modo de funcionamiento
Persiana:0,1 s
Persiana enrollable:0,3 s
Tiempo de ejecución:1 ... 600 s
Ajuste de fábrica tiempo de ejecución:120 s
Tiempo de desplazamiento de las lamas:0 ... 10 s
Corriente de conmutación por salida a AC 230 V ~
Resistivo:16 A (AC1)
Corriente de conmutación > 10 A cable de conexión 2,5 mm²
Lámparas fluorescentes:4 AX
Corriente de conmutación de las salidas de carga adyacentes:Σ 20 A
Corriente máxima admisible aparato:máx. 80 A
Tipo de contacto:µ
Potencia en espera (standby):máx. 0,5 W
Potencia de conexión por salida
Motores:1000 W
Lámparas incandescentes:2300 W
Lámparas halógenas de 230 V:2000 W
Transformadores electrónicos:1500 W
Transformadores inductivos:1000 VA
Lámparas LED de 230 V:típ. 500 W
Lámparas fluorescentes compactas:típ. 500 W
Lámparas fluorescentes sin compensación:920 VA
Carga capacitiva:690 VA (560 µF)
Conexión salidas
Tipo de conexión:bornes de tornillo
rígido:1 x 1,5 ... 4 mm²
flexible sin puntera:1 x 0,75 ... 4 mm²
flexible con puntera:1 x 0,5 ... 2,5 mm²
Anchura de montaje:72 mm (4 módulos)
Cable de bus
Tensión nominal:DC 12 V SELV
Consumo de corriente:60 mA
Conexión bus:borne de conexión
Longitud de cable:máx. 3 m
