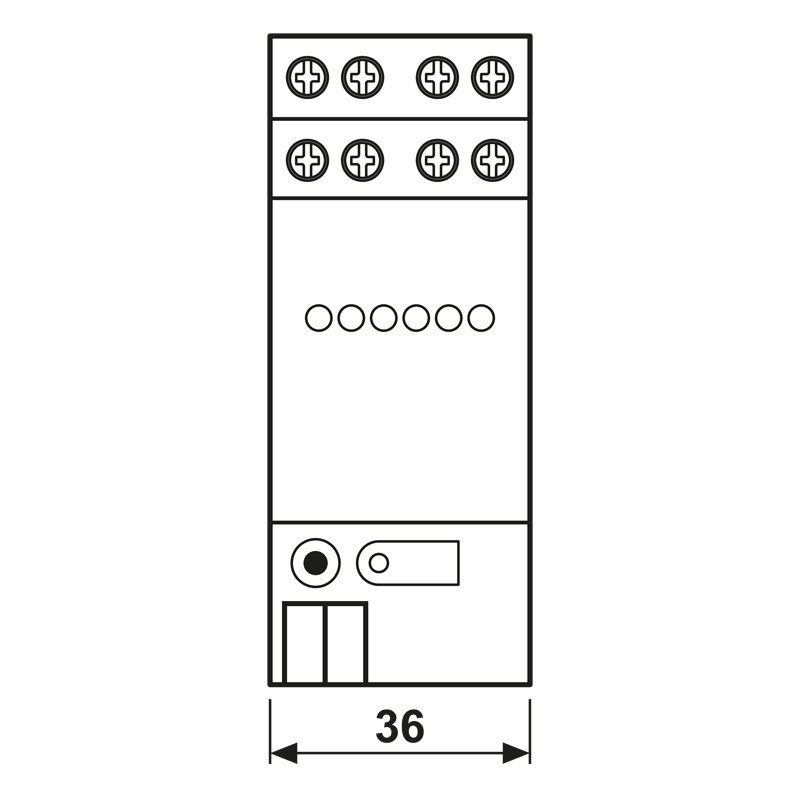

Entrada binaria KNX 6 fases, montaje en carril DIN, 2 módulos
2116 REG
montaje en carril DIN
anchura de montaje: 2 módulos (36 mm)
6 entradas AC/DC 10 ... 230 V ~
(para diferentes conductores de línea, por ejemplo: E1-E3 = L1 y E4-E6 = L2)
con indicador de estado
Familia: entradas
Producto: binaria, 6 pol.
Uso conforme a lo previsto
Características del producto
anchura de montaje: 2 módulos (36 mm)
6 entradas AC/DC 10 ... 230 V ~
(para diferentes conductores de línea, por ejemplo: E1-E3 = L1 y E4-E6 = L2)
con indicador de estado
Familia: entradas
Producto: binaria, 6 pol.
Uso conforme a lo previsto
- Consulta de contactos de conmutación o contactos pulsadores, contactos de ventana convencionales, etc. en instalaciones KNX para comunicar estados, estados de contadores, manejar consumidores, etc.
- Montaje sobre carril DIN según EN 60715 en cuadro de distribución
Características del producto
- LED de estado para cada entrada
- Detección de niveles y cambios de tensión en la entrada
- Envío del estado de la entrad al bus
- El comportamiento de envío se puede ajustar libremente
- Funciones: conmutación, regulación de luz, subir/bajar persianas, valores de luminosidad, temperaturas, llamada y memorización de escenas
- Contador de impulsos y acumulación
- Las entradas se pueden bloquear separadamente
- Se pueden conectar tensiones alternas y continuas externas
Leer menos…
Leer más…
Información
| Referencia: | 2116 REG |
|---|---|
| EAN/GTIN: | 4011377149090 |
Leer menos…
Leer más…
Información técnica
| Medio KNX: | TP 256 |
| Tensión nominal KNX: | DC 21 ... 32 V SELV |
| Consumo de corriente KNX: | máx. 7,5 mA |
| Conexión KNX: | borne de conexión |
| Temperatura ambiente: | −5 ... +45 °C |
| Temperatura de almacenaje/transporte: | −25 ... +75 °C |
| Humedad relativa: | máx. 93 % (sin condensación) |
| Entradas | |
| Tensión nominal: | AC/DC 10 ... 230 V |
| Nivel de señal "0": | AC/DC 0 ... 2 V |
| Nivel de señal "1": | AC/DC 7 ... 265 V |
| Corriente de entrada a tensión nominal: | |
| Corriente de entrada: | aprox. 0,7 mA |
| Frecuencia nominal señal AC: | 30 ... 60 Hz |
| Duración de señal, contador de impulsos: | mín. 100 ms |
| Longitud de cable: | máx. 100 m |
| Número de contactos por entrada | |
| Contactos NA: | máx. 50 |
| Contactos normalmente cerrado: | máx. 50 |
| Anchura de montaje: | 36 mm (2 módulos) |
| Potencia disipada: | máx. 1 W |
| Conexión | |
| Tipo de conexión: | bornes de tornillo |
| rígido: | 1 x 0,5 ... 4 mm² |
| flexible sin puntera: | 1 x 0,5 ... 4 mm² |
| flexible con puntera: | 1 x 0,5 ... 2,5 mm² |
Leer menos…
Leer más…
Descargas
| Instrucciones de servicio | |
|---|---|
| Guía de programación | |
| Guía de programación | |
| Base de datos para ETS4 + ETS5 | |
| Base de datos para ETS3d + ETS4 + ETS5 | |
| CAD (dwg) | |
| CAD (stp) | |
| EPLAN Makro | |
| Texto para licitaciones | |
| Declaración de conformidad CE | |
| Hojas de caracteristicas |
Leer menos…
Leer más…
Logística
| Artículo suelto | |
|---|---|
| Ud. | 1 Pz. |
| Peso | 0.096 KG |
| Longitud | 94 MM |
| Altura | 70 MM |
| Anchura | 34 MM |
| Caja de cartón | |
| Ud. | 1 Pz. |
| Peso | 0.126 KG |
| Longitud | 94 MM |
| Altura | 58 MM |
| Anchura | 82 MM |
