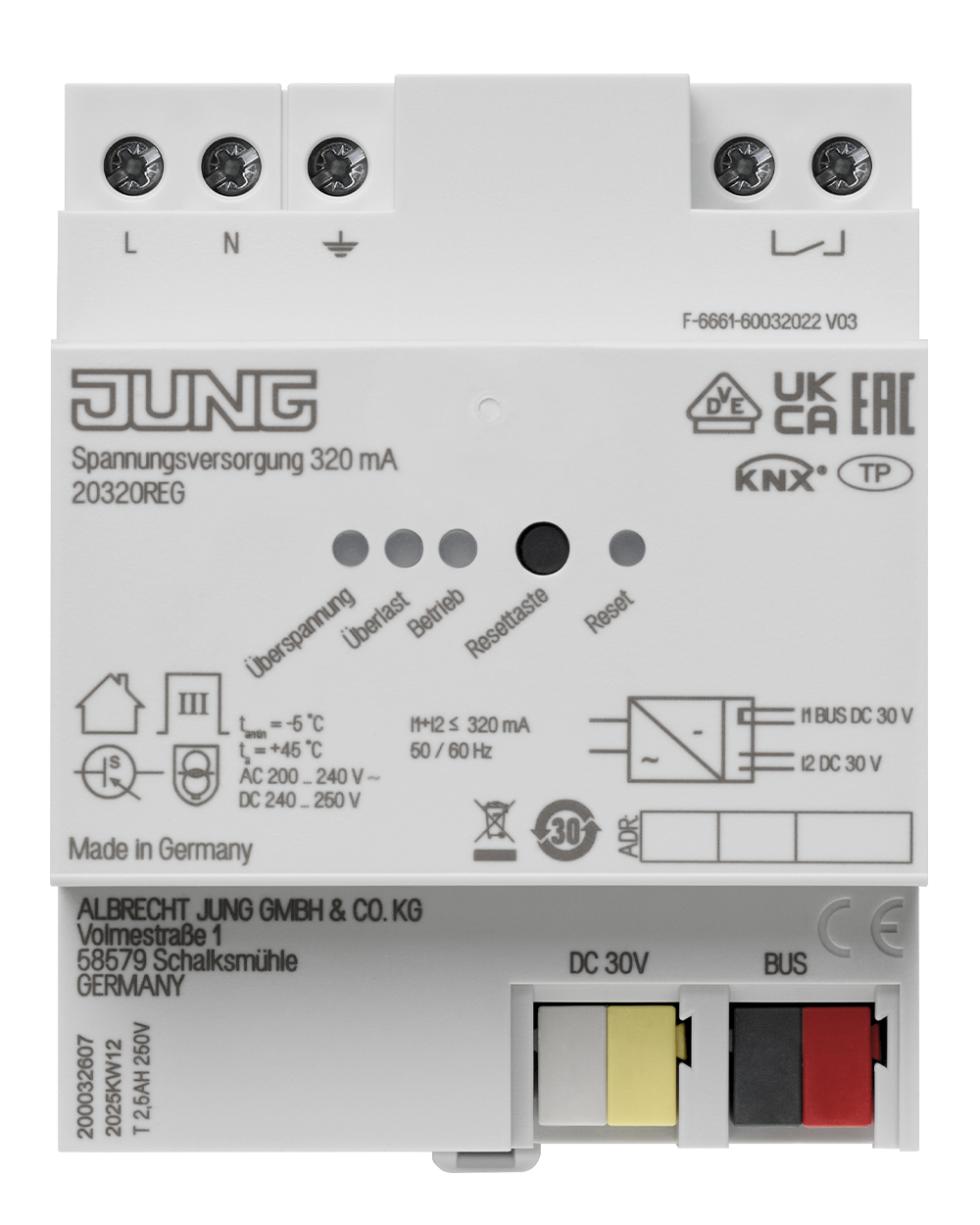

Fuente de alimentación KNX, 320 mA, montaje en carril DIN, 4 módulos
20320 REG
montaje en carril DIN
anchura de montaje: 4 módulos (72 mm)
Familia: aparatos de sistema
Producto: fuente alimentación
Uso conforme a lo previsto
Características del producto
anchura de montaje: 4 módulos (72 mm)
Familia: aparatos de sistema
Producto: fuente alimentación
Uso conforme a lo previsto
- Alimentación de aparatos KNX con tensión de bus
- Alimentación de aparatos con tensión DC
- Montaje sobre carril DIN según EN 60715 en cuadro de distribución
Características del producto
- Salida con bobina integrada para alimentar líneas de bus KNX
- Salida DC 30 V para alimentar aparatos adicionales
- La corriente nominal se puede distribuir libremente entre las salidas
- Pulsador de reset
- Protegido contra cortocircuitos
- Resistente a sobretensiones
- Seguro a circuito abierto
- Apto para funcionamiento en instalaciones con fuente de alimentación de emergencia
- Contacto de indicación libre de potencial para notificación de servicio y diagnóstico
- Con fuente de alimentación KNX idéntica conectable en paralelo (hasta que se alcanza la corriente de cortocircuito máxima)
Leer menos…
Leer más…
Más artículos
Información
| Referencia: | 20320 REG |
|---|---|
| EAN/GTIN: | 4011377159037 |
Leer menos…
Leer más…
Información técnica
| Tensión nominal: | AC 200 ... 240 V ~ |
| Frecuencia de red: | 50/60 Hz |
| Potencia disipada (carga máx. de todas las salidas): | máx. 1,8 W |
| Rendimiento: | aprox. 84 % |
| Tensión nominal: | DC 240 ... 250 V |
| KNX | |
| Medio KNX: | TP 256 |
| Tensión de salida del bus: | DC 28 ... 31 V SELV |
| Corriente de salida: | 320 mA (todas las salidas) |
| Corriente de cortocircuito: | máx. 1 A |
| Funcionamiento en paralelo con alimentación idéntica: | sí |
| Salida de aviso | |
| Tensión de conmutación AC: | AC 12 ... 230 V ~ |
| Tensión de conmutación DC: | DC 2 ... 30 V |
| Corriente de conmutación: | 5 mA ... 2 A |
| Temperatura ambiente: | −5 ... +45 °C |
| Temperatura de almacenaje/transporte: | −25 ... +75 °C |
| Humedad relativa: | máx. 93 % (sin condensación) |
| Anchura de montaje: | 72 mm (4 módulos) |
| Tipo de conexión: | bornes de tornillo |
| flexible con puntera: | 1 x 0,5 ... 2,5 mm² |
Leer menos…
Leer más…
Descargas
| Instrucciones de servicio | |
|---|---|
| Guía de programación | |
| EPLAN Makro | |
| Base de datos para ETS4 + ETS5 | |
| CAD (dwg) | |
| CAD (stp) | |
| Texto para licitaciones | |
| Declaración de conformidad CE | |
| Hojas de caracteristicas |
Leer menos…
Leer más…
Logística
| Artículo suelto | |
|---|---|
| Ud. | 1 Pz. |
| Peso | 0.236 KG |
| Longitud | 92 MM |
| Altura | 70 MM |
| Anchura | 72 MM |
| Caja de cartón | |
| Ud. | 1 Pz. |
| Peso | 0.278 KG |
| Longitud | 100 MM |
| Altura | 100 MM |
| Anchura | 78 MM |
