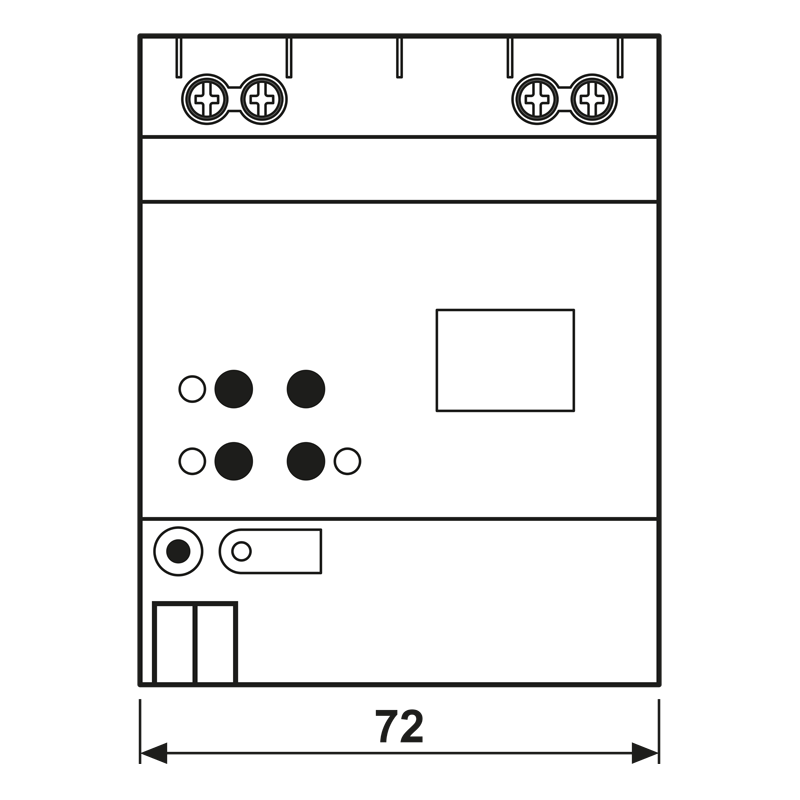

Interface KNX DALI-2 Colour, 1 fase, montaje en carril DIN, 4 módulos, Secure

30064 1S DA2 R

Interface KNX DALI-2 Colour, 1 fase, montaje en carril DIN, 4 módulos, Secure
arrow-slider
arrow-slider
  • Interface KNX DALI-2 Colour, 1 fase, montaje en carril DIN, 4 módulos, Secure
arrow-left-slim
arrow-right-slim
  • Interface KNX DALI-2 Colour, 1 fase, montaje en carril DIN, 4 módulos, Secure
30064 1S DA2 R
BPIK_DALI_2_black_and_transparent
BPIK_KNX_Secure
arrow-left-slim
arrow-right-slim
  • Interface KNX DALI-2 Colour, 1 fase, montaje en carril DIN, 4 módulos, Secure
montaje en carril DIN
anchura de montaje: 4 módulos (72 mm)

Uso conforme a lo previsto
  • Control de luces y otras aplicaciones con equipo DALI en instalaciones KNX, p. ej. reactancia electrónica
  • Montaje sobre carril DIN según EN 60715 en cuadro de distribución

Características del producto
  • Certificado DALI-2
  • Control de máx. 64 participantes DALI en máx. 32 grupos
  • Ajuste de la temperatura de color o del color de la luz (RGB, RGBW) para luminarias con DALI Device Type 8 según IEC 62386-209
  • A prueba de cortocircuitos, sobrecargas y sobretensiones
  • Contador de horas de funcionamiento
  • Paso automático del círculo cromático o del brillo
  • Modo HCL (Human Centric Lighting), transición automática de la temperatura de color diurna
  • Modo CT ("Color Transition"), transición automática del color diurno
  • Apto para funcionamiento con tensión DC de sistemas de iluminación de emergencia
  • Direccionamiento individual, grupal o central
  • 16 escenas de luz por sistema DALI
  • Lectura del estado de los participantes DALI a través de KNX, p. ej. luminosidad o errores en las luces
  • Manejo manual de los grupos DALI, dispositivos individuales o central (Broadcast) independiente para cada sistema DALI
  • Guiado forzado o funciones de bloqueo
  • Retroalimentación sobre el estado de conmutación y el valor de luminosidad en modo bus y en modo manual
  • Retroalimentación colectiva
  • Función central de conmutación y regulación
  • Función de bloqueo para cada grupo DALI o cada dispositivo individual
  • Retardos a la conexión y desconexión separados
  • Interruptor de luz de escalera con aviso de desconexión
  • Configuración online u offline de los participantes DALI con ETS-DCA
  • Desconexión en espera de los participantes DALI
  • Posibilidad de sustitución de un único participante DALI del mismo tipo, durante el funcionamiento, sin software
  • Compatible con KNX Data Secure desde ETS 5.7.7 o desde ETS 6.3.0
  • Posibilidad de actualización con la aplicación de servicio ETS

A partir de la versión V01 del aparato o de la versión V2.0.8 del software:
  • Capacidad multi-master: pueden utilizarse sensores DALI-2 como Application Controller
  • Los sensores DALI-2 son compatibles como dispositivos de entrada en el modo de instancia
Leer menos… Leer más…
BPIK_DALI_2_black_and_transparent
BPIK_KNX_Secure
Más artículos

Información

Referencia: 30064 1S DA2 R
EAN/GTIN: 4011377207073
Leer menos… Leer más…

Información técnica

KNX
Medio KNX:TP 256
Modo de puesta en funcionamiento:modo S
Tensión nominal KNX:DC 21 ... 32 V SELV
Consumo de corriente KNX:4,5 ... 5 mA
Conexión KNX:borne de conexión
Alimentación
Tensión nominal:AC 110 ... 240 V ~, 50/60 Hz
Tensión nominal:DC 110 ... 240 V
Potencia disipada:máx. 3 W
DALI
Tensión nominal DALI:DC 16 V
Corriente de salida por sistema DALI:típ. 128 mA, máx. 250 mA corto
Corriente de bus garantizada por sistema DALI:148 mA
Aparatos de servicio DALI direccionables:máx. 64 por sistema DALI
Sensores DALI direccionables:máx. 32 por sistema DALI
Velocidad de transferencia DALI:1,2 kbit/s
Protocolo DALI:EN 62386
Duración proceso de arranque:máx. 20 s
Tipo de cable:cable con envoltura de 230 V, p. ej. NYM
Longitud de cable DALI
con 0,5 mm²:máx. 116 m
con 0,75 mm²:máx. 174 m
con 1,0 mm²:máx. 238 m
con 1,5 mm²:máx. 300 m
Condición ambiental
Temperatura ambiente:−5 ... +45 °C
Temperatura de almacenaje:−5 ... +45 °C
Temperatura de transporte:−25 ... +70 °C
Anchura de montaje:72 mm (4 módulos)
Conexión alimentación y DALI
Tipo de conexión:bornes de tornillo
rígido:0,5 ... 4,0 mm²
flexible sin puntera:0,5 ... 4,0 mm²
flexible con puntera:0,5 ... 2,5 mm²
Leer menos… Leer más…
