Famille de produit ETS : Sorties

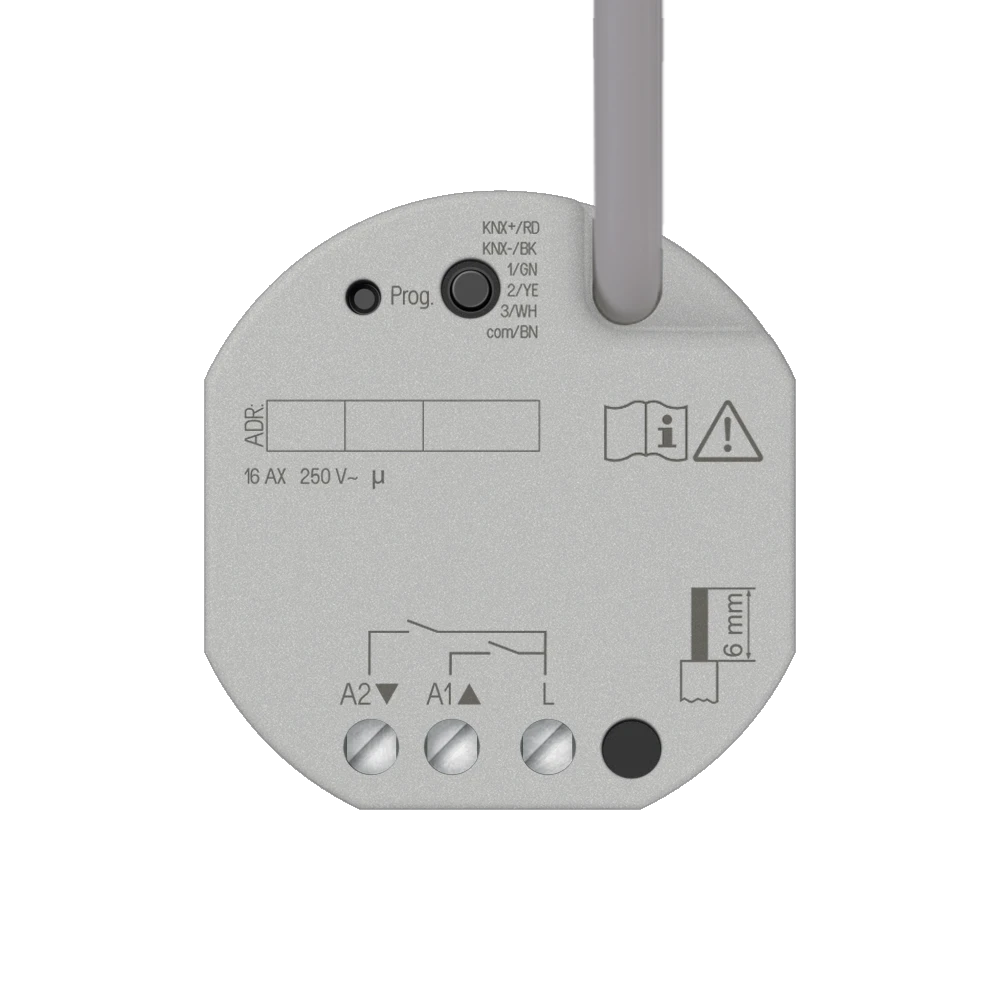

Type de produit : Sortie binaire 2 voies
Usage conforme- Commutation de consommateurs électriques via les contacts de relais avec potentiel de référence commun
- Commutation de stores, volets roulants et stores bannes à entraînement électrique
- Enregistrement des états de commutation des commutateurs ou boutons poussoirs d’installation et d’autres contacts libres de potentiel aux entrées 1...3
- Évaluation de signal des capteurs de condensation (Art. N°. : BTS 01) et de fuites (Art. N°. : LES 01) aux entrées 1...3
- Saisie de valeurs de températures via sonde de température NTC à l’entrée 3 (Art. N°. : FF NTC)
- Montage dans une boîte d’appareillage avec dimensions selon la norme DIN 49073
Caractéristiques produits- Sortie via télégrammes KNX ou entrées de poste auxiliaire pouvant être commandées
- Trois entrées de poste auxiliaire pour le raccordement de contacts libres de potentiel ou de capteurs de condensation/de fuite. Sonde de température NTC raccordable à l’entrée 3.
- Alimentation via le bus, pas de tension d’alimentation supplémentaire nécessaire
- Compatible avec KNX Data Secure à partir de ETS 5.7.3
- Possibilité de mise à jour via l’app de service ETS
Caractéristiques mode de fonctionnement «Commutation»- Mode contact normalement ouvert ou mode contact normalement fermé
- Fonction de retour d’informations
- Opération logique et guidage forcé
- Fonction de commutation centrale avec retour commun
- Fonctions temporelles : temporisation d’activation et de désactivation, interrupteur d’éclairage d’escalier avec avertissement de coupure
- Fonction de scènes
- Compteur d’heures de fonctionnement
Caractéristiques mode VR-Store- Convient pour moteurs AC 110 ... 230 V
- Modes de fonctionnement "Store avec lamelle", "Volet roulant / Store banne" et "Volet d’aération / fenêtre de toit"
- Position de l’ouvrant à commande directe
- Position des lamelles à commande directe
- Signalisation de l’état de déplacement, de la position de l’ouvrant et de la position des lamelles
- Position forcée par la commande de niveau supérieur
- Fonction de sécurité : alarmes de pluie et de gel indépendantes, 3 alarmes de vent
- Fonction pare-soleil avec automatisme chauffer-refroidir
- Fonction de blocage (protection anti-enfermement)
Caractéristiques des entrées salltelite- Fonctiones de commande commutation, variation (avec variation de la température de la couleur), commande store, transmission de valeur (1 octet, 2 octets, 3 octets et 6 octets avec spécifications RGBW et température de couleur), auxiliaire de scènes etc.
- Fonction de blocage
- Durée antirebond réglable
Propriétés logique- Portes logiques
- Convertisseur (conversion)
- Élément de blocage
- Comparateur
- Commutateur à valeur limite
