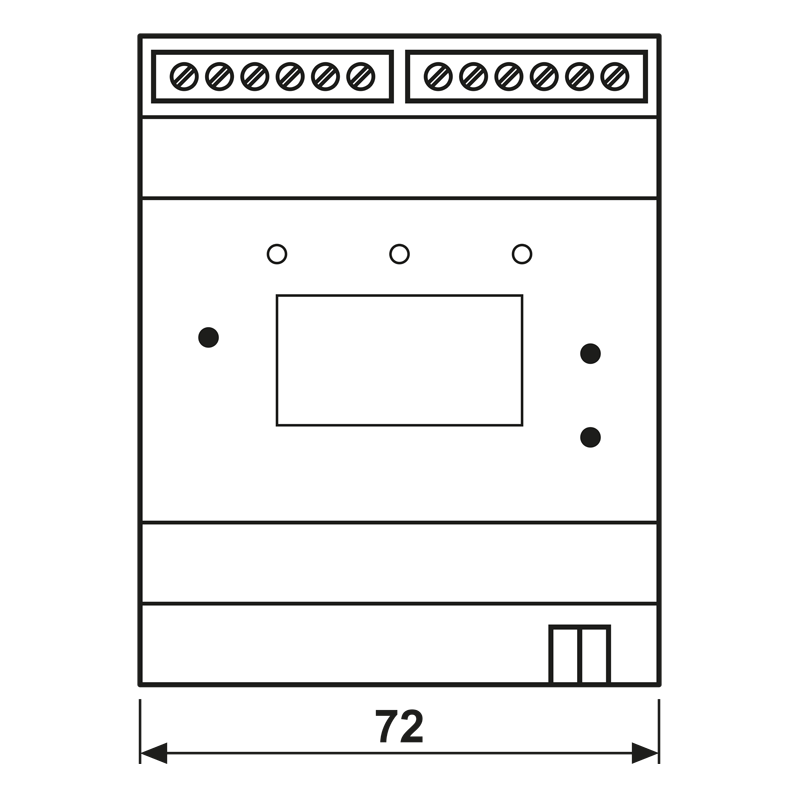

KNX contrôleur LED 5 voies, modulaire, 4 modules, Secure

39005 1S LED R

encombrement 4 modules (72 mm)
avec commande manuelle électronique et LED d’affichage d’état
planification et mise en service avec ETS5 ou ultérieur
Famille de produit ETS : Éclairage
Type : Variateur

Usage conforme

Variateur pour la commande de LEDs, modules LED, spots LED, lampes halogènes et lampes à incandescence de 5 V ... 48 V (modulation de largeur d’impulsions)
Montage sur rail DIN selon norme EN 60715 dans coffret de distribution

Caractéristiques produits

Variateur pour la commande de température de couleur et pour la commande d’éclairage coloré (RGB/HSV)
Différentes caractéristiques de variation réglables (variation douce, variation intense)
Fréquence de MLI réglable (211 ... 1200 Hz)
Mise en service avec assistance à l’écran
Libre configuration des canaux
Scénarios intégrés et scénarios en bit
Séquences prédéfinies et librement définissables
Variation à commande horaire ou Human Centric Lighting (HCL)
Fonction d’éclairage d’escalier
Fonction de blocage
Fonctions de mesure et de compteur
Diagnostic/message des fonctions de protection via les adresses de groupe KNX et affichage à l'écran
Protection thermique électronique
Fonctions de protection pour modules LED et unité d’alimentation
Compatible avec KNX Data Secure à partir de ETS 5.7.3

Lire moins... Lire plus...

Informations

Numéro d'article:	39005 1S LED R
EAN/GTIN:	4011377206939

Lire moins... Lire plus...

Caractéristiques techniques

Alimentation externe
Tension nominale :	DC 5 ... 48 V TBTS
Médium KNX :	TP 256
Mode de mise en service :	mode S
Tension nominale KNX :	DC 21 ... 32 V TBTS
Consommation de courant KNX :	max. 30 mA
Connexion KNX :	borne de raccordement
Fréquence MLI :	211 ... 1.200 Hz
Courant total passant par la totalité des 5 voies
à 5 ... 24 V	max. 20 A
à 48 V	max. 10 A
Température ambiante :	−5 ... +45 °C
Température de stockage/transport :	−25 ... +75 °C
Humidité relative :	maxi. 93 % (pas de condensation)
Encombrement :	72 mm (4 mod.)
Connexion
Type de connexion :	bornes à vis
rigide :	1 x 0,5 ... 4 mm²
souple sans embout :	1 x 0,5 ... 4 mm²
souple avec embout :	1 x 0,5 ... 2,5 mm²

Lire moins... Lire plus...

Téléchargements

Afficher tous les téléchargements

Instructions d'utilisation	FR Choisir langue Choisir langue DE EN ES IT NL NO PT RU ZH
Documentation produit	Choisir langue Choisir langue DE EN ES
Release notes	Choisir langue Choisir langue DE EN
Database ETS5 + ETS6 Secure	FR Choisir langue Choisir langue DE EN ES IT NL RU
Update	Choisir langue Choisir langue DE EN
CAD (dwg)
CAD (stp)
EPLAN Makro
Texte d'appel d'offres	FR Choisir langue Choisir langue EN DE AT AE GB SG ES EE IT LT LV NL PL PT RU UA ZH
Déclaration de conformité CE	FR Choisir langue Choisir langue EN DE AT AE GB SG ES EE IT LT LV NL PL PT RU UA ZH
Fiche descriptif produit	FR Choisir langue Choisir langue DE EN AE GB SG US ES EE IT KR LT LV NL PL PT RU SE TR UA ZH

Lire moins... Lire plus...

Logistique

Article individuel
UE	1 Pce.
Poids	0.176 KG
Longueur	95 MM
Hauteur	77 MM
Largeur	96 MM
Carton
UE	1 Pce.
Poids	0.176 KG
Longueur	95 MM
Hauteur	77 MM
Largeur	96 MM
